電機試驗平臺與電機測試底座是電機性能測試、研發驗證和質量檢測的核心配套設備，二者功能互補、協同作業，在設計、精度和應用場景上有明確區分。電機試驗平臺作為測試基準設備，把控全局精度，測試底座作為適配轉接件，解決機型兼容問題，下文系統解析二者區別、關聯及實操要點，助力合理選型使用。
一、基礎定義與核心定位
1. 核心定義

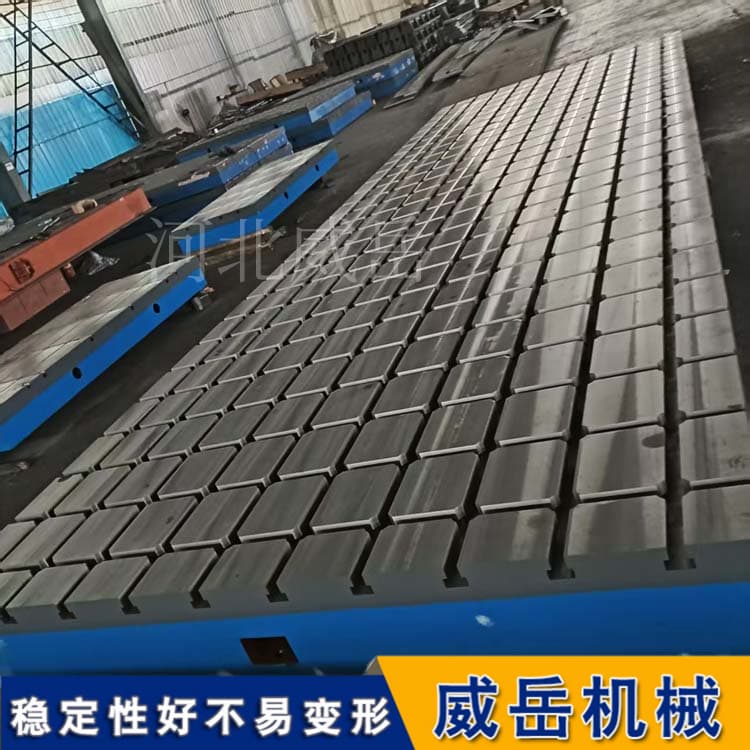

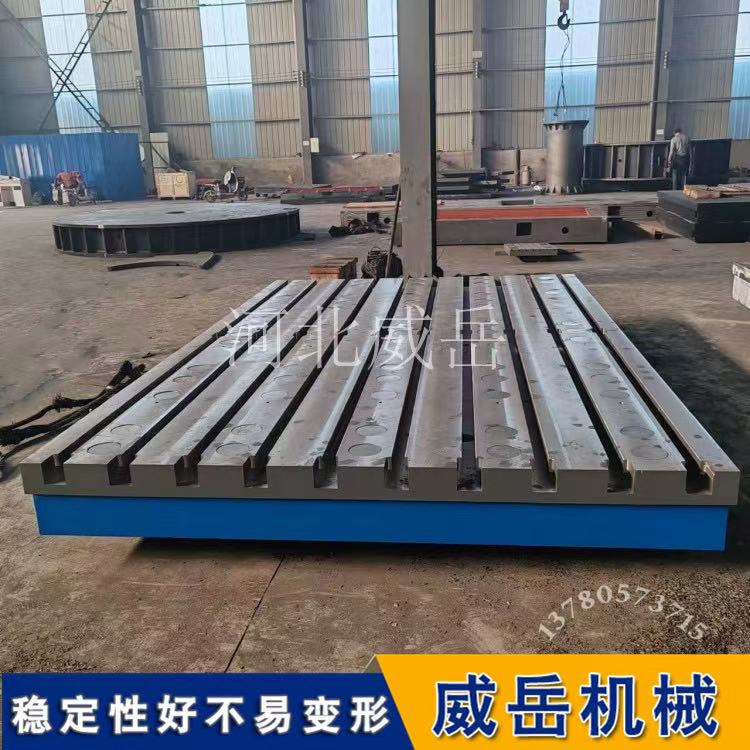

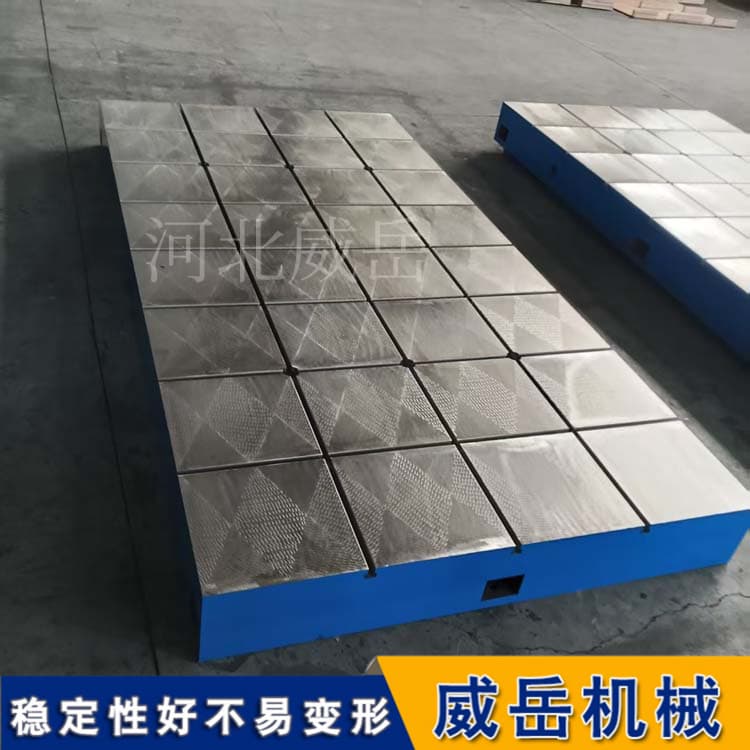

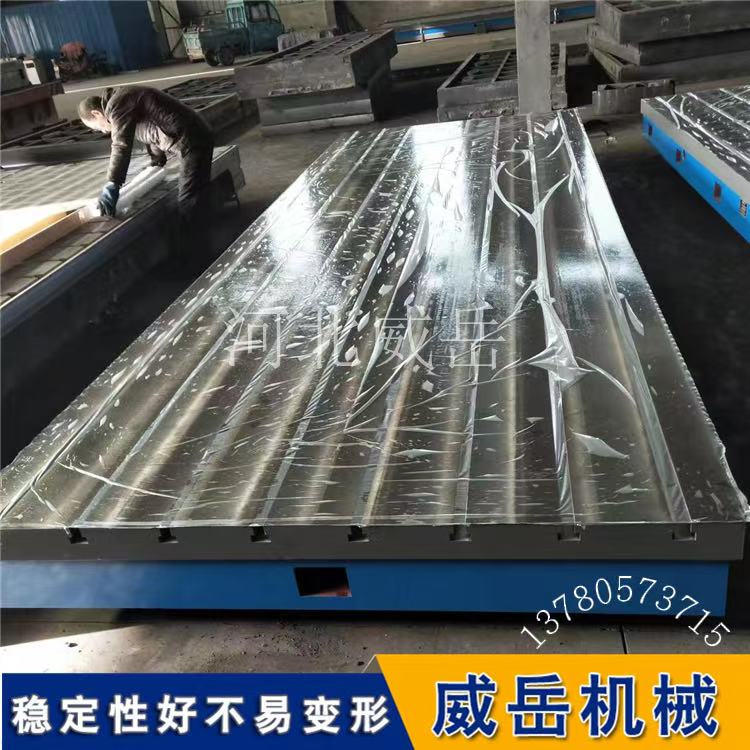

電機試驗平臺是專為電機測試打造的高精度、高剛性承載基座，以鑄鐵或花崗巖為主要基材，臺面布設T型槽和螺紋孔，可集成各類測試配件，為電機性能檢測、可靠性驗證、參數校準提供穩定、可重復的測試環境，廣泛適配新能源汽車、工業、特種電機等測試場景。
電機測試底座是連接電機與試驗平臺的定制轉接構件，多為鋼板焊接或鑄鋼材質，根據電機型號定制，帶有專用安裝孔、銷孔，部分具備高度調節功能，專門解決機型適配問題。
2. 核心價值
電機試驗平臺依托微米級精度，筑牢測試數據準確度根基，同時承載整機重量，抵御測試中的扭矩、沖擊力，防止形變干擾數據，實現測試系統集成化布局。
電機測試底座適配多款電機，避免頻繁改造試驗平臺，同時精和準固定電機，保證電機軸與測功機軸同軸度，部分帶減震結構，可優化測試環境、減少振動干擾。
二、二者核心差異對比
1. 材質與工藝
電機試驗平臺多選用經時效去應力的高強度鑄鐵，高精度場景采用花崗巖，無磁干擾、穩定性相當強，臺面經精磨刮研，精度可達0級、1級，工藝嚴苛。
電機測試底座多用Q235鋼板焊接，僅做銑削、鉆孔加工保證孔位精度，無需高精度平面處理，減震款可加裝橡膠或彈簧減震件，工藝簡便。
2. 精度要求
電機試驗平臺側重全局平面精度，平面度≤0.05mm/m，T型槽槽寬公差±0.02mm、間距公差≤0.03mm，表面粗糙度Ra≤0.8μm，嚴控測量誤差。
電機測試底座僅保證局部安裝精度，重和點把控安裝孔位、對接同軸度≤0.05mm，對平面度和粗糙度無嚴苛要求。
3. 結構與功能
電機試驗平臺為大尺寸平板結構，規格跨度大，底部帶調平墊鐵，兼具全局基準定位、重載抗扭、系統集成功能，是整套測試系統的核心基座。
電機測試底座結構緊湊、適配電機尺寸，自帶安裝和調位配件，僅負責局部轉接固定、快速換型，輔助校準同軸度。
4. 應用場景
電機試驗平臺適用于高精度測試場景，涵蓋電機研發、出廠質檢、合規認證、相當端工況測試，多用于科研院所、檢測機構、電機廠固定工位。
電機測試底座多用于多型號電機批量抽檢、臨時測試，以及伺服、減速電機等高同軸度要求的測試場景。
三、設備協同關系
二者相輔相成、缺一不可，搭配使用才能兼顧精度與效率。電機試驗平臺定下全局精度基準，保證測試數據可靠；電機測試底座補齊適配短板，實現多機型快速換裝，無需改造平臺。單獨使用平臺，換型需打孔改造，效率低下；單獨使用底座，無穩定基準，測試精度無從保障，二者配合既守住數據準確度，又降低改造成本、提升測試效率。
四、平臺核心參數與應用
1. 核心測試功能
覆蓋電機全生命周期檢測，可做轉速、扭矩、效率等性能參數檢測，繪制特性曲線；模擬惡劣工況，開展可靠性與耐久性測試；模擬堵轉、缺相等故障，完成故障診斷；還可測試動態響應及設備匹配性能，滿足各類測試需求。
2. 關鍵技術指標
平臺平面度、槽體精度達標，保證安裝貼合度；高剛性結構，測試振幅控制在0.01mm以?xún)?nèi)，杜絕形變；承載范圍500kg-100t，可按需定制，同時具備模塊化拼接、減震、耐磨防腐等設計。
3. 典型應用
適配新能源汽車驅動電機高低溫測試、工業電機出廠國標檢測、航空航天特種電機相當端工況測試，是各類電機檢測的必和備基準設備。
五、選型與維護要點
1. 選型依據
選試驗平臺，需結合電機重量、尺寸、精度需求，研發高精測試選0級鑄鐵或花崗巖平臺，動態測試選減震款，空間受限可選模塊化拼接款。選測試底座，要匹配電機機座號、軸高參數，按需選配減震、調高結構，嚴控孔位同軸度。
2. 日常維護
定期擦拭臺面，清理鐵屑油污，保持工作面潔凈；每年至少做一次精度校準，保證測試精和準；長期閑置涂抹防銹油防潮防銹，嚴禁超載使用，防止臺面變形損壞精度。
綜上，電機試驗平臺是電機測試的精度核心，測試底座是高和效適配的配套配件，合理選型、規范維護，才能保障測試數據有效，滿足電機研發、質檢全場景需求。
