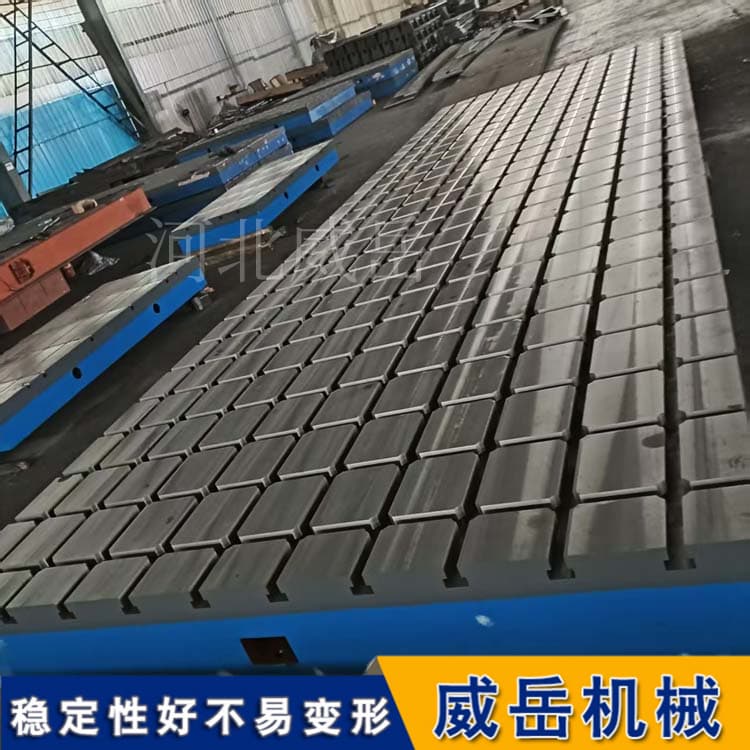

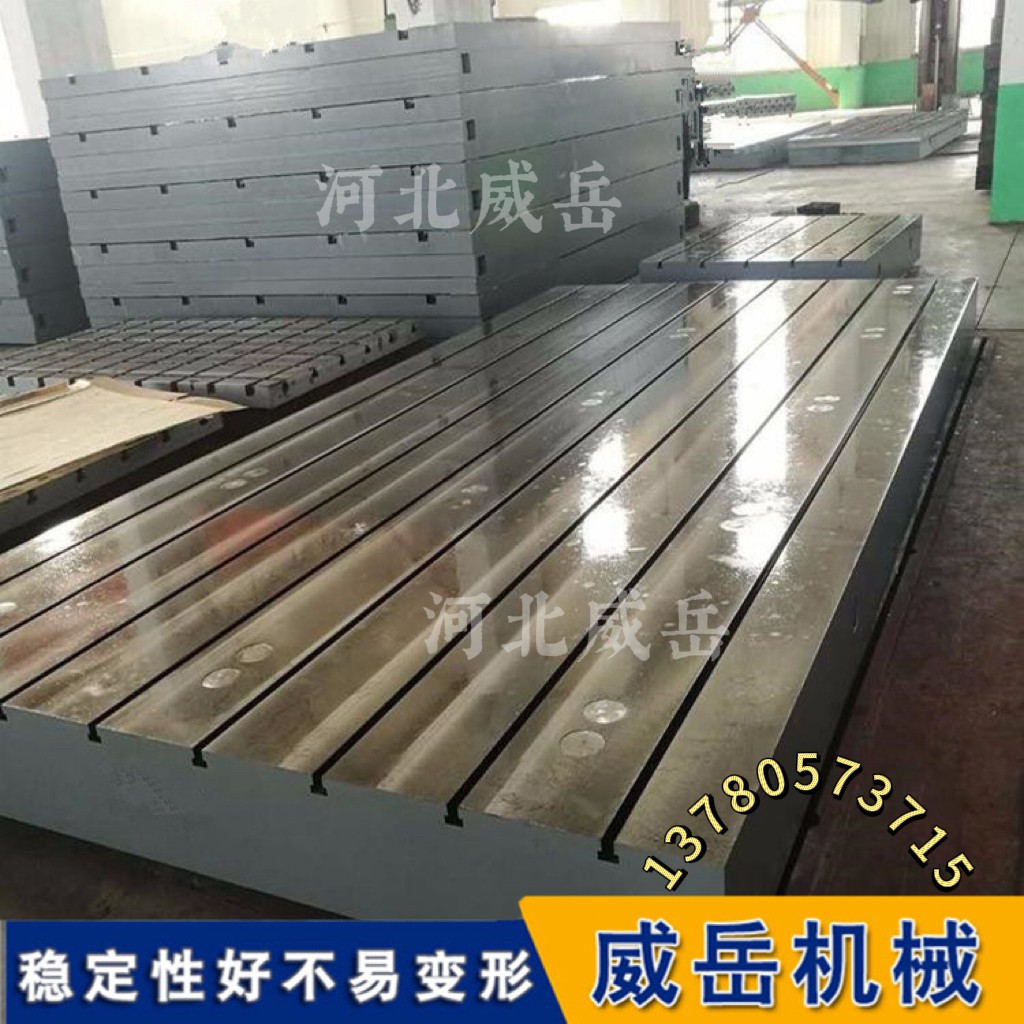

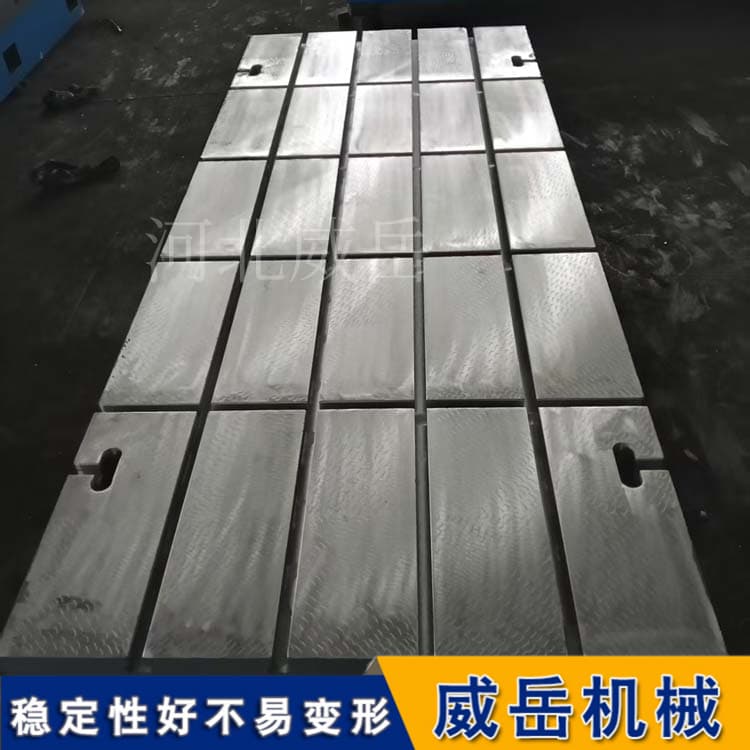

T型槽平臺，又稱T型槽平板，是一種表面帶有若干條T型槽的鑄鐵平板。它主要用作機械設備裝配、調試、焊接、檢驗和維修的基準工作臺，其核心功能是通過T型槽配合螺栓、壓板等附件，靈活、牢固地固定各種工件。
以下是關于T型槽平臺的詳細介紹：
1. 主要材質與處理
材質：通常使用高強度灰口鑄鐵，牌號為 HT200-300。這種材質硬度好，耐磨性高，且具有較好的減震性能。
硬度：工作面硬度一般控制在 HB 170-240 之間，保證了平臺的耐磨性。
穩定性：為了消除內應力，防止變形，鑄件會經過兩次人工退火（600℃-700℃）或進行長達2-3年的自然時效處理，確保精度長期穩定。
2. 精度等級
T型槽平臺的精度是按國家標準計量檢定規程執行的，共分為四個等級，數字越小精度越高：
0級：用于精和密檢驗和基準。
1級：用于精和密測量和檢驗。
2級：用于一般檢驗、劃線或裝配。
3級：主要用于鉚焊、焊接等對精度要求相對較低的場合。
3. 核心參數：T型槽

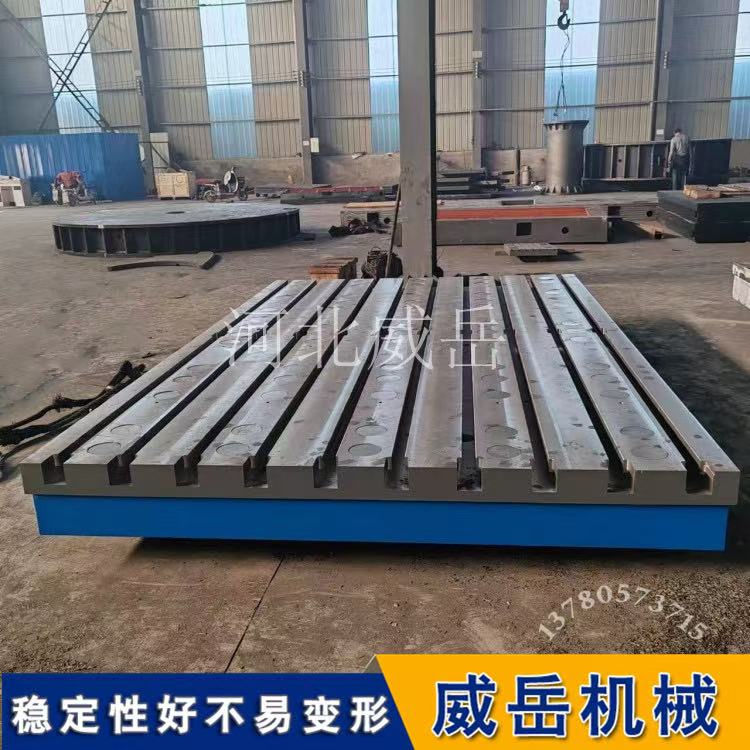

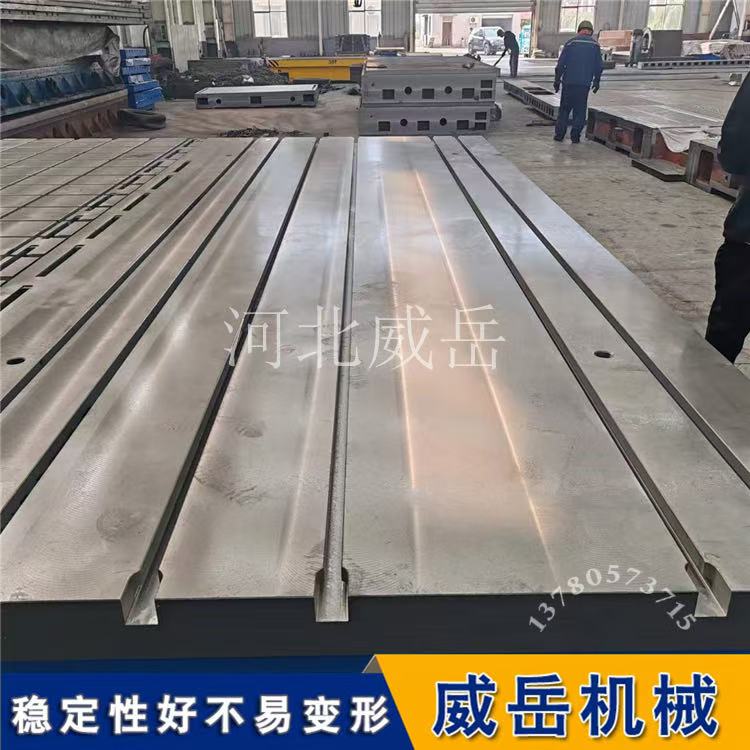

T型槽是平臺的關鍵特征，其設計有嚴格規范：
槽寬與間距：T型槽的尺寸和間距需根據設備需求選擇。主流標準間距為 150mm、200mm、300mm，誤差相當小，以適配絕大多數工業設備的底座孔距。
承載匹配：平臺寬度與承載能力直接相關。例如，輕載（≤5噸）平臺寬度常在300-600mm，而重載（>20噸）平臺寬度可達1200-2000mm。選型時，平臺寬度通常要比設備底座寬50-100mm，以保證受力均勻。
4. 結構樣式
根據結構不同，T型槽平臺主要有以下幾種樣式：

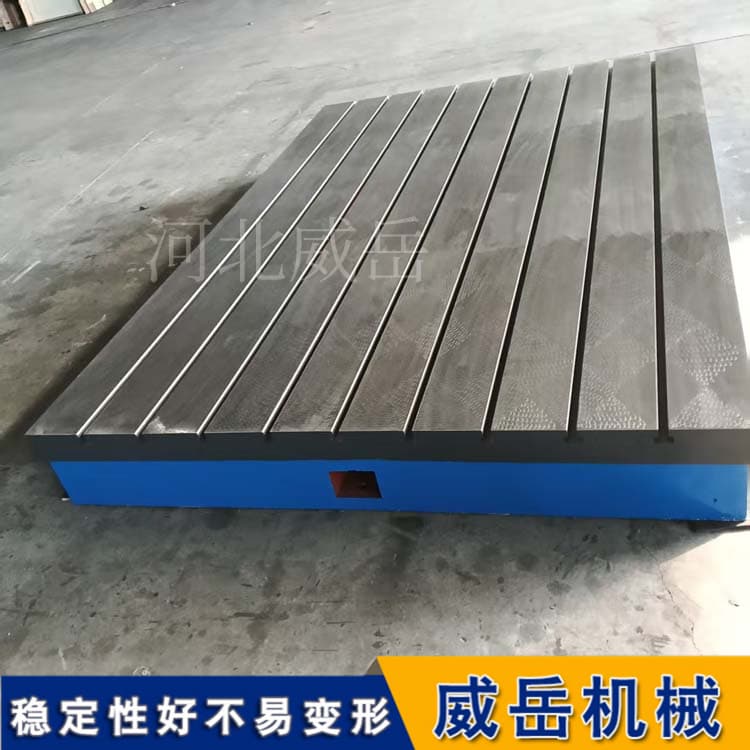

箱式平臺：帶有封閉的箱體結構，剛性和穩定性比較好，適用于重載或高精度場合。
單圍平臺：四周有邊框，底部有加強筋，是應用比較廣泛的常規結構。
普通板式：結構相對簡單，通常用于載荷較小的場合。
5. 如何選型？
在選購T型槽平臺時，建議關注以下要點：
看用途：是用于精和密檢驗，還是焊接裝配？檢驗應選0-2級，焊接選3級即可。
看尺寸：根據工件大小選擇平臺面積，建議平臺尺寸比工件比較大投影面積稍大，以便裝夾。
看槽型：確認設備底座的螺栓孔距，確保與平臺的T型槽間距（如200mm或250mm）相匹配，否則無法直接固定。
查工藝：確認生產廠家是否有退火處理工序，這直接關系到平臺是否會因時間推移而變形。
總結
T型槽平臺是現代機械制造、維修領域中不可或缺的基礎工藝裝備。它不僅是承載工件的“桌子”，其T型槽設計更是實現了工件的快速、精和確定位與夾緊。選購時，精度等級和T型槽參數是比較需要關注的核心指標。
