鑄鐵焊接平臺，又稱焊接平板或鑄鐵焊接平臺，是用于鉚焊工藝的基礎設備，作為工件焊接時的支撐與固定平臺，廣泛應用于機械制造、汽車制造、鋼結構、船舶制造等行業。它相當于焊接車間的“操作臺”與“定位器”，為焊接作業提供穩定、精和準的基準面。
一、什么是鑄鐵焊接平臺？
鑄鐵焊接平臺是一種采用高強度鑄鐵制造的工作臺，其主要功能是在焊接過程中支撐和固定待焊接的工件，確保焊接的穩定性與準確性。與電機試驗平臺的“檢測”功能不同，焊接平臺的定位是“承載與固定”——它為焊接作業提供堅實可靠的作業面。
通俗地說，如果說電機試驗平臺是電機的“體檢中和心”，那么鑄鐵焊接平臺就是焊接工人的“手術臺”——工件在這里被精和準定位、牢固夾持，然后完成焊接作業。
二、主要構成與技術參數
1. 材質與熱處理
鑄鐵焊接平臺的主體材質為高強度鑄鐵HT200-300，工作面硬度達到HB170-240。這種材質具有良好的鑄造性、耐磨性和切削加工性，同時具備一定的耐熱性，能夠承受焊接過程中的高溫沖擊。
為了保證長期使用的精度穩定性，焊接平臺在生產過程中需要經過嚴格的熱處理：
人工退火：在600℃-700℃的高溫下進行兩次人工退火處理
自然時效：放置2-3年進行自然時效，充分釋放內應力
經過這些處理后，平臺的殘余應力去除率可達95%以上，即使長期承受焊接高溫和機械振動，工作面也不易變形。
2. 結構設計
焊接平臺通常采用箱型封閉框架與十字交叉筋板的組合結構設計：
筋板厚度：≥25mm
筋板間距：150-200mm
臺面厚度：≥80mm（大型平臺）
承載能力：1噸至50噸不等
三、工作原理與使用要點
1. 工作方式
鑄鐵焊接平臺的使用流程通常包括以下步驟：
清理平臺表面：清除鐵屑、焊渣、油污等雜物
放置工件：將待焊接工件平穩放置在平臺上
固定工件：使用T型螺栓、壓板、快夾緊器等工裝將工件牢固固定
進行焊接：在穩定的基準面上完成焊接作業
清理現場：焊接完成后及時取下工件，清理平臺表面
2. 固定方式
焊接平臺的工件固定主要依靠T型槽系統：
T型槽規格通常為22mm、28mm、36mm等主流尺寸
槽間距一般為80-150mm均勻分布
可配合T型螺栓、焊接壓板、快夾緊器等各類工裝

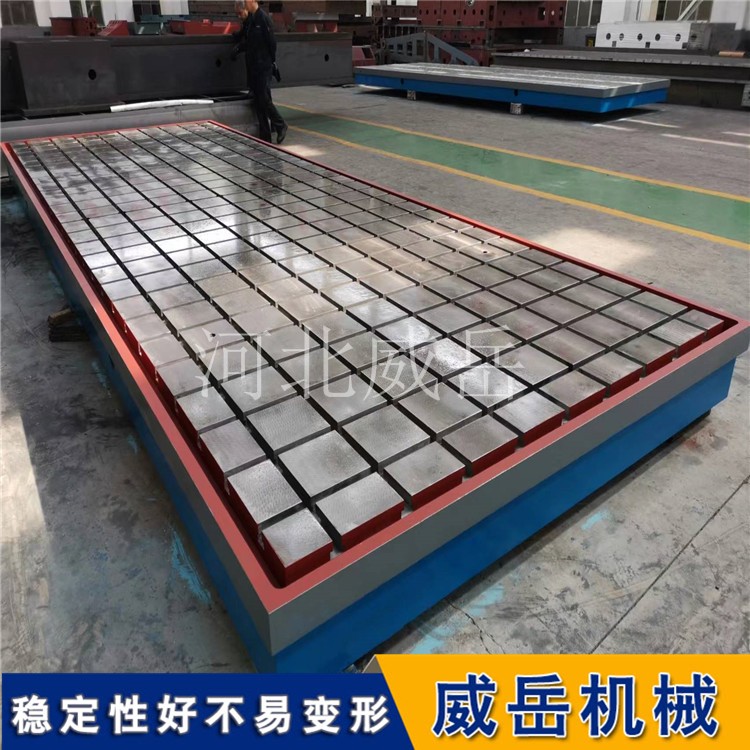

對于三維柔性焊接平臺，臺面上分布高密度的標準定位孔（常見Φ16mm、Φ22mm、Φ28mm），配合定位銷、快速夾鉗等模塊化工裝，可實現工件的多方向、多點位快速固定。
3. 使用注意事項
為了保證焊接平臺的精度和使用壽命，使用過程中需注意：
安裝與調試
平臺安裝時應支撐在主支點處，并調整至水平狀態
底部可調地腳螺栓可實現快速水平校準，適應不平整地面
使用規范
工件應輕放，避免撞擊平臺表面
嚴禁在平臺表面進行錘擊作業
工件重量不得超過平臺的額定載荷
使用完畢后及時卸下工件，避免長期壓置導致變形
維護保養
每天使用完畢需擦凈工作面，涂上防銹油
長期不用時建議涂黃油、鋪白紙，并用木板罩保護
避免在潮濕、腐蝕、過高或過低溫度環境下存放
定期檢定精度，檢定周期一般為1年
四、應用領域
鑄鐵焊接平臺廣泛應用于多個工業領域：
機械制造：機床配件、齒輪箱體焊接
汽車制造：發動機支架、底盤連接件焊接
鋼結構工程：大型結構件焊接拼裝
船舶制造：船體分段焊接（多塊平臺拼接使用）
工程機械：挖掘機、裝載機結構件焊接
五金制品：鈑金件、框架結構批量焊接
五、發展趨勢
隨著制造業向智能化、柔性化方向發展，鑄鐵焊接平臺也在不斷演進：
模塊化設計：采用標準化單模塊設計，通過高強度螺栓快速拼接，可根據工件尺寸靈活組合，設備投入成本降低40%-60%
高精度化：拼接處定位精度控制在±0.05mm以內，整體平面度誤差≤0.08mm/m，確保大型工件焊接基準精度
與自動化設備集成：現代焊接平臺越來越多地與工業機器人、自動化焊接設備配套使用，滿足智能制造需求
表面處理技術升級：采用等離子氮化、高頻淬火等處理工藝，臺面硬度更高（≥45HRC），耐磨抗焊渣飛濺，使用壽命可達10年以上
總結
鑄鐵焊接平臺作為鉚焊工藝的基礎設備，以高強度鑄鐵為材質，經嚴格熱處理消除內應力，采用科學的箱型筋板結構確保剛性和抗沖擊性，通過T型槽或孔系系統實現工件的靈活固定。它既是焊接作業的“操作臺”，也是保證焊接精度的“基準面”。
從傳統的鑄鐵平臺到現代的三維柔性焊接平臺，這一設備正朝著模塊化、高精度、智能化方向不斷發展，成為機械制造、汽車制造、鋼結構等領域不可或缺的基礎裝備。正確選擇和使用焊接平臺，不僅能提升焊接效率，更能有效保障焊接質量，延長設備使用壽命。
