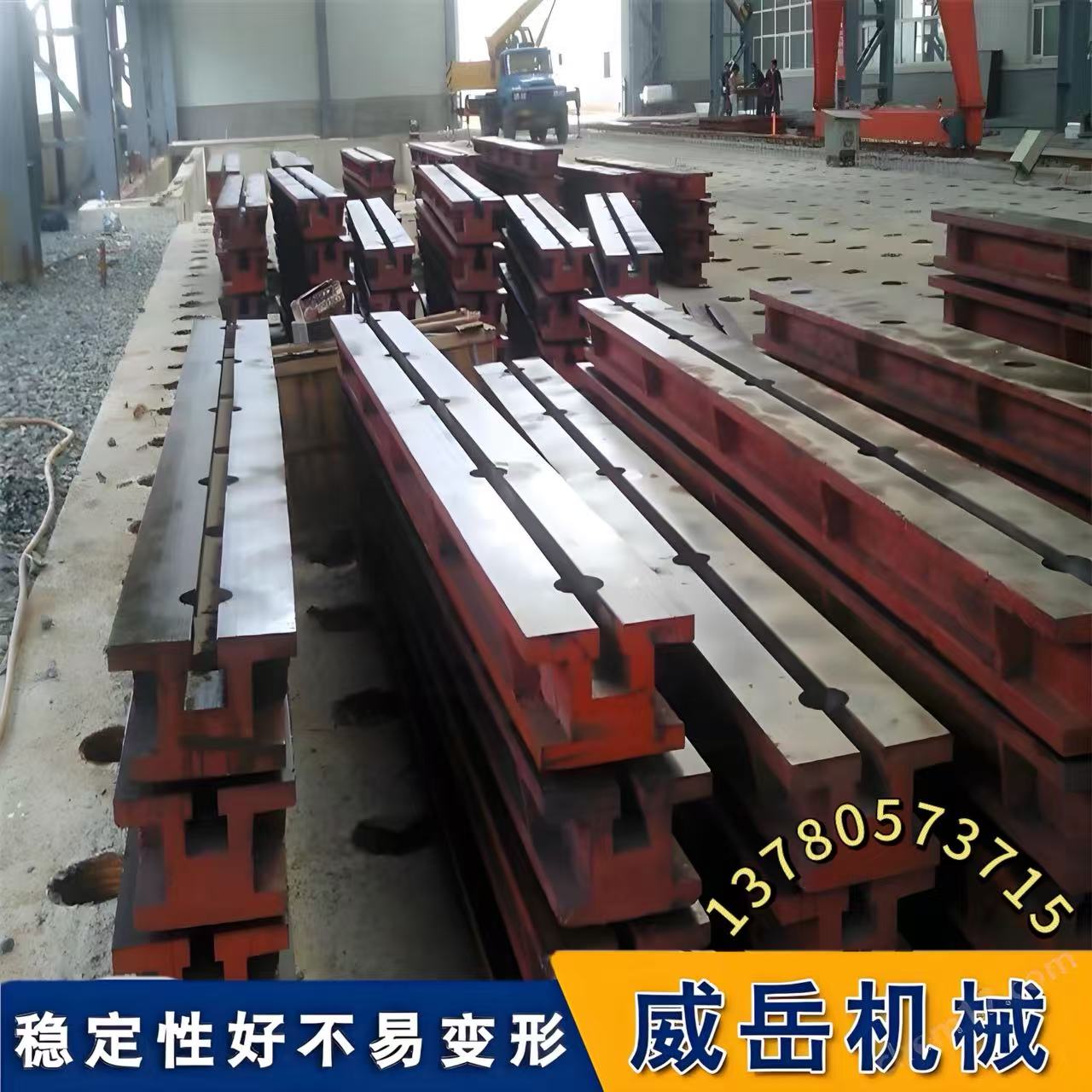

在現代化工廠車間里，我們常能看到一排排厚重的鑄鐵平臺整齊地嵌入地面，它們表面布滿了規整的T型槽線——這就是鑄鐵地軌，一個看似簡單卻承載著整個生產系統精度與穩定的關鍵基礎設施。
什么是鑄鐵地軌？
鑄鐵地軌是一種采用高強度灰鑄鐵或球墨鑄鐵鑄造而成，經精和密加工后安裝于車間地面的模塊化平臺系統。其比較顯著的特征是表面分布著標準化的T型槽，可用于靈活固定各類設備、工裝和工件。它不是普通的地板，而是整個生產空間的“骨骼系統”。
核心優勢：為何選擇鑄鐵？
卓和越的減震性：鑄鐵內部特和有的石墨結構能有效吸收設備運轉產生的振動，這是鋼材無法比擬的天然優勢。對于精和密機床而言，減震意味著更高的加工精度和更長的刀具壽命。
出和色的精度保持性：鑄鐵具有優異的尺寸穩定性和抗時效變形能力。一旦安裝調平，其平面度可保持數年不變，為高精度作業提供了可靠基準。
超和強耐磨與耐壓：表面硬度高，能承受重型設備的長期碾壓和滑動摩擦，使用壽命可達數十年。
良好的切削加工性：便于進行精銑、刮研等后期加工，可獲得高水平的平面度與表面光潔度。
成本效益高：雖然單件成本可能高于鋼材，但考慮到其長壽命、低維護和帶來的精度效益，全生命周期成本具有明顯優勢。
精和密制造：從鐵水到精度之源
一塊優和質鑄鐵地軌的誕生，是傳統鑄造工藝與現代精和密加工的結合：
設計與鑄造：采用計算機模擬優化筋板結構，在確保強度的前提下減輕重量。使用樹脂砂型或消失模鑄造，確保鑄件內部致密無缺陷。
熱處理：經過重要的人工時效處理（通常自然放置6個月以上或進行振動時效、熱時效），徹和底消除內應力，這是防止后期變形的關鍵。
機械加工：在大型龍門銑床或專用導軌磨床上進行精和密加工。高等級地軌的平面度可達0.02mm/m2，表面粗糙度Ra≤1.6μm。
質量檢測：使用電子水平儀、激光干涉儀等檢測平面度、直線度；T型槽的尺寸、間距需用三坐標測量儀嚴格把關。
鑄鐵地軌典型應用場景
精和密機床的安裝基石：數控加工中和心、龍門銑床、磨床等對基礎穩定性要求相當高的設備，幾乎全部依賴于鑄鐵地軌。
測量系統的理想平臺：三坐標測量機、激光跟蹤儀、大型數字裝配系統，其測量精度直接建立在平臺的穩定性之上。
自動化產線的集成基礎：機器人工作站、自動裝配線、輸送系統通過地軌實現模塊化快速布局與精和準對接。
重型裝備的承載平臺：大型壓力機、試驗設備、船舶發動機裝配工位等。
柔性制造單元的核心：配合標準化夾具，可快速重構生產線，適應多品種小批量生產。
鑄鐵地軌選型與安裝指南
選型關鍵參數：
材質等級：HT250或更高牌號灰鑄鐵，QT450-10球墨鑄鐵用于重載場合
精度等級：普通級（±0.5mm/m）、精和密級（±0.1mm/m）、超精和密級（±0.05mm/m）
T型槽標準：常見有歐標DIN 650（22/28/36系列）或國標GB 158
尺寸規格：單件長度通常1-4米，寬度200-800mm，高度根據承載設計

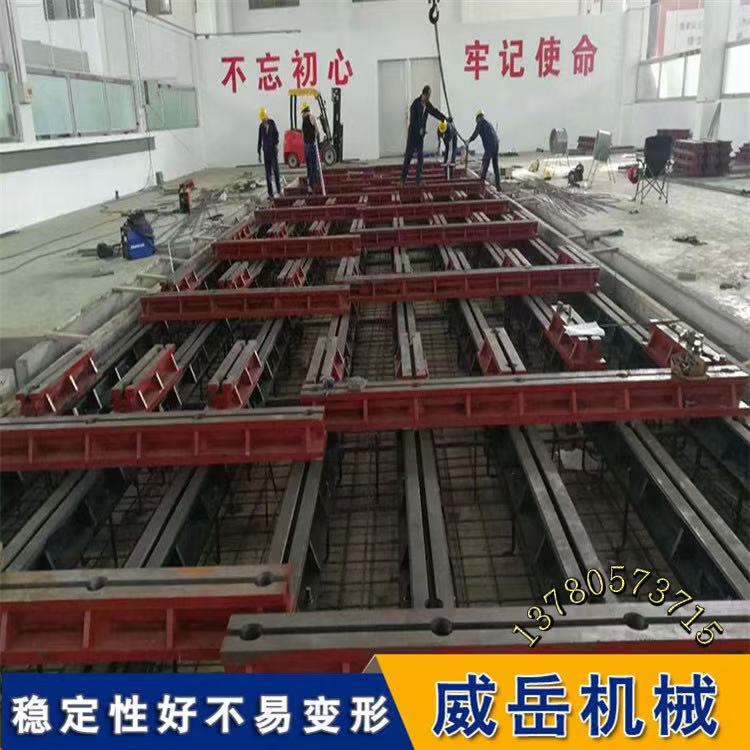

專業安裝流程：
基礎準備：≥300mm厚的鋼筋混凝土地基，預埋調整螺栓
初次就位：吊裝到位，粗調水平
精和密調平：使用精和密水平儀，通過調整螺栓將平面度調至要求范圍內
二次灌漿：采用無收縮高強度灌漿料填充地基與地軌間隙
比較終檢測：灌漿固化后復檢水平，安裝錨固螺栓
鑄鐵地軌維護保養要點
日常清潔：定期清除T型槽內切屑、油污，保持功能完好
防銹處理：表面可涂專用防銹油或進行聚氨酯涂層處理
定期檢測：每6-12個月檢查水平度，必要時重新調整
避免損傷：嚴禁用重物直接撞擊邊緣，避免局部過載
行業發展趨勢
模塊化與標準化：尺寸系列化、接口標準化，實現“工業樂高”式快速部署
功能集成化：內部預置電纜槽、氣液管路，成為車間的“動脈系統”
智能化升級：嵌入傳感器監測負載、振動、溫度狀態，實現預測性維護
綠色制造：采用更環保的鑄造工藝，提高舊地軌回收再制造比例
結語
在智能工廠、工業4.0的宏大敘事中，鑄鐵地軌這一傳統產品依然扮演著不可替代的角色。它沉默地承載著時代的重量，將先進的設備連接成有機整體，將數字世界的精度錨定在物理現實之中。選擇一套優和質的鑄鐵地軌系統，不僅是購買了一件產品，更是為整個制造體系奠定了一塊精度之基、穩定之石。
