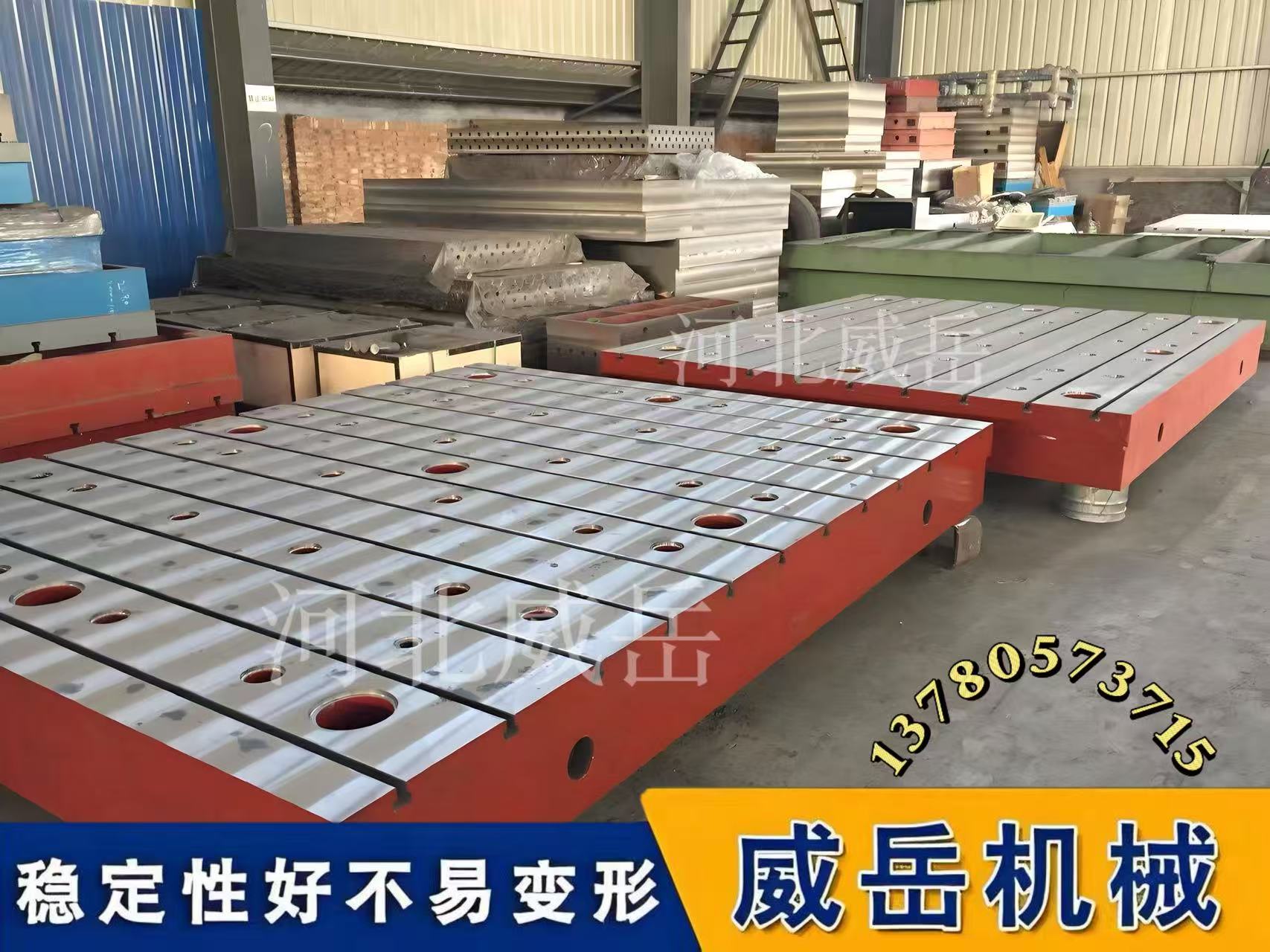

T型槽鐵地板，又稱鑄鐵地板、試驗鐵地板或鑄鐵平板，是一種重要的工業基礎平臺。
材質與特性
通常采用HT200-250灰口鑄鐵作為材質，這種材料具有良好的減震特性與耐磨性。工作面硬度為HB170-240，鑄件經過兩次人工時效處理或自然時效，可有效去除內應力，精度穩定，能為設備安裝、調試及精和密檢測提供固定基準和剛性支撐。
結構設計

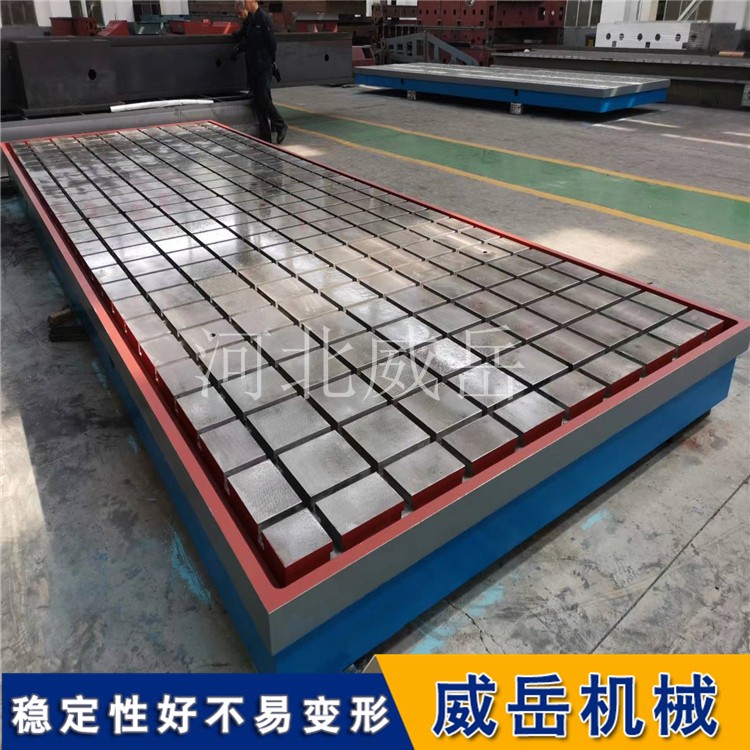

常見形態有正方形、圓形或長方形箱體結構，本體配有縱向與橫向加強筋板，以提升整體剛度。其表面設有T型槽，槽道截面呈“T”字形，允許螺栓頭部滑入槽內并旋轉九十度后卡緊，從而實現對工件的快速固定。
規格尺寸
標準規格涵蓋1000×750至3000×6000毫米等多種尺寸，還支持拼接擴展和異形定制，以滿足不同用戶的需求。
應用領域
廣泛應用于電機、汽輪機、發電機、發動機、汽車、風電設備、高鐵制造、柴油機等多個行業，可用于發動機實驗室、測功機系統等場景，為設備裝配、調試、焊接、檢驗及精和密測量等提供基準平面。

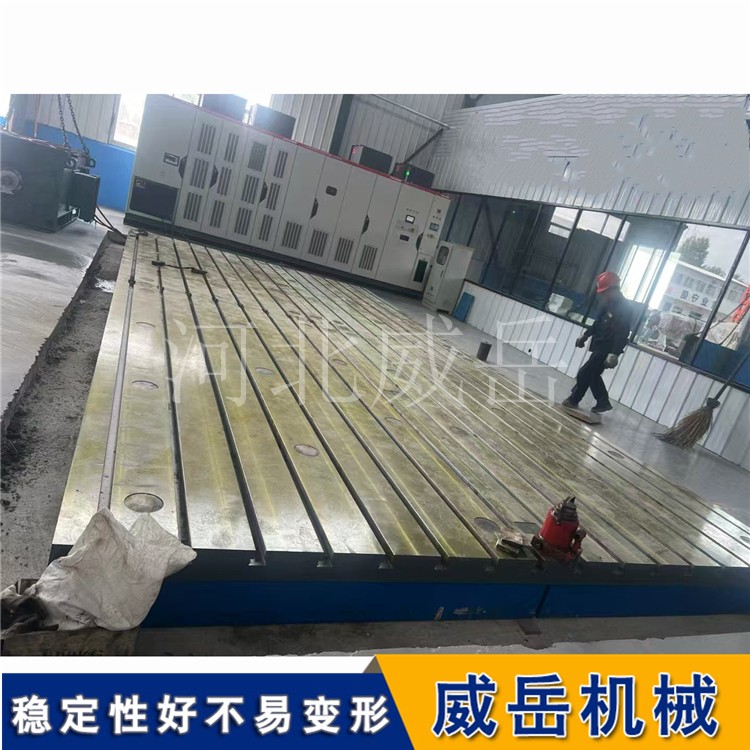

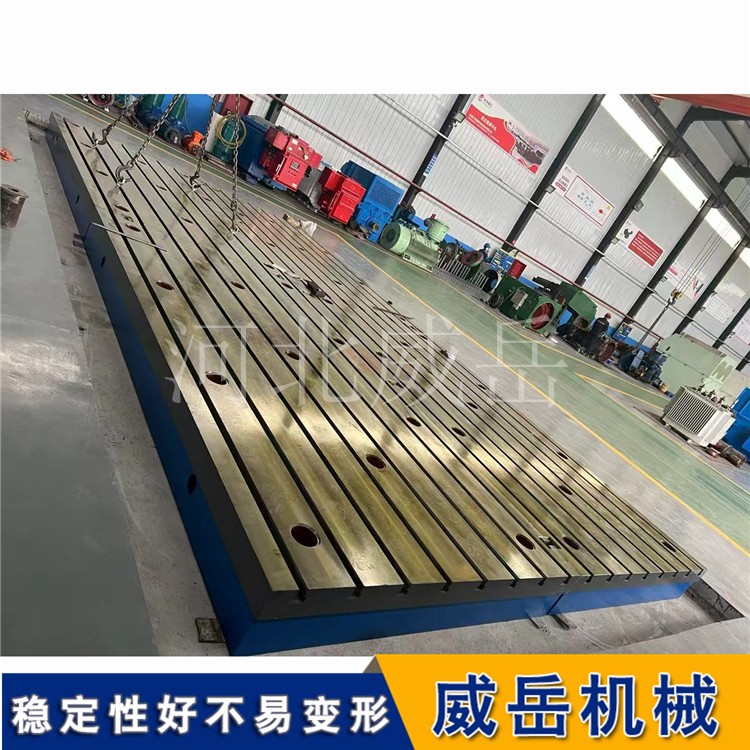

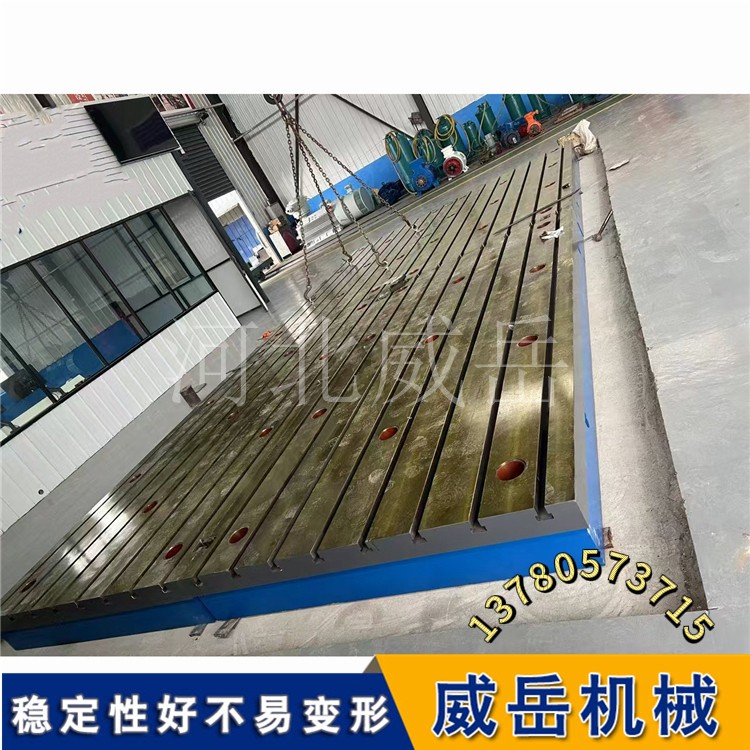

T型槽鐵地板拼接方法與步驟
拼接過程通常由專業技術人員使用精和密測量?jī)x器（如水平儀、平尺、百分表）操作，主要步驟如下：
1. 基礎準備
地基處理：拼接前，地基需進行硬化處理（如混凝土澆筑并埋設預埋件），確保地面承載能力均勻且足夠（通常要求每平方米承載力不低于5-10噸）。
基準找平：在地基上按設計圖紙鋪設調整墊鐵或減震墊，使用水平儀進行初步找平，為鐵地板的鋪設提供一個大致水平的基礎。
2. 單塊鋪設與調整
定位與放置：按照拼接圖紙的順序，將一塊鐵地板（通常選為基準塊）放置在指和定位置，通過其底部的調整螺栓或墊鐵進行精調，使其工作面達到設計水平精度。
依次拼接：以基準塊為參照，逐塊拼接后續的鐵地板。每拼接一塊，都需使用百分表等工具檢測其與相鄰板塊的接縫處平面度和側面平行度，確保接縫處的高低差不超過0.05mm。
3. 連接與固定
機械連接：通過鐵地板側面的拼接槽，安裝專用的拼接螺栓或連接夾板，將相鄰板塊緊固在一起，消除板塊間的間隙，增強整體剛性。
底部固定：所有板塊拼接完成后，通過其底部的固定孔與地基上的預埋件連接，或使用膨脹螺栓將整個拼接平臺固定在地基上，以防使用過程中發生位移。
4. 整體精度檢測與修正
使用精和密水平儀和激光干涉儀對整個拼接平臺的平面度、平行度進行全和面檢測。
若發現局部誤差超標，需通過調整對應板塊的墊鐵或底部螺栓進行修正，直至整體精度滿足要求。
拼接的注意事項
環境控制：拼接工作應在溫度穩定（通常為20±5℃）、濕度適宜的室內環境進行，避免溫度變化導致的鑄件變形影響精度。
應力釋放：拼接完成后，建議靜置一段時間（如24小時），待整個平臺的內應力充分釋放后，再進行比較終的精度復檢和微調。
密封處理：對于有防塵、防油需求的場景，需在拼接縫隙處涂抹專用密封膠，以防雜物進入影響后續使用和精度。
