圓形鑄鐵平臺（又稱圓平板、圓形基礎平臺）在安裝調試時，其核心原則與條形平臺相似，但由于其獨特的對稱幾何形狀，在支撐布置與調平方法上具有明顯差異。其主要特點如下：
形狀對稱：受力與變形需均勻分布，支撐點通常按同心圓等距排列。
無明確縱向：調平邏輯側重于整體平面度與同心圓環的平直性，而非某一方向基準。
典型用途：適用于大型回轉類部件的檢測、裝配、焊接，或作為大型機械設備的基礎座。
一·圓形鑄鐵平臺安裝調試詳細步驟
（一）安裝前準備
1. 地基要求
混凝土基礎須堅固、平整。基礎直徑應大于平臺外徑，厚度根據平臺重量與直徑確定（通常不小于300 mm）。基礎中和心可預埋接地裝置。
2. 環境與檢查
安裝環境應避開振源與熱源。檢查平臺外觀及出廠精度報告，準備電子水平儀、可調墊鐵、橋板、徑向調整工具等。
（二）就位與粗調 1. 吊裝就位

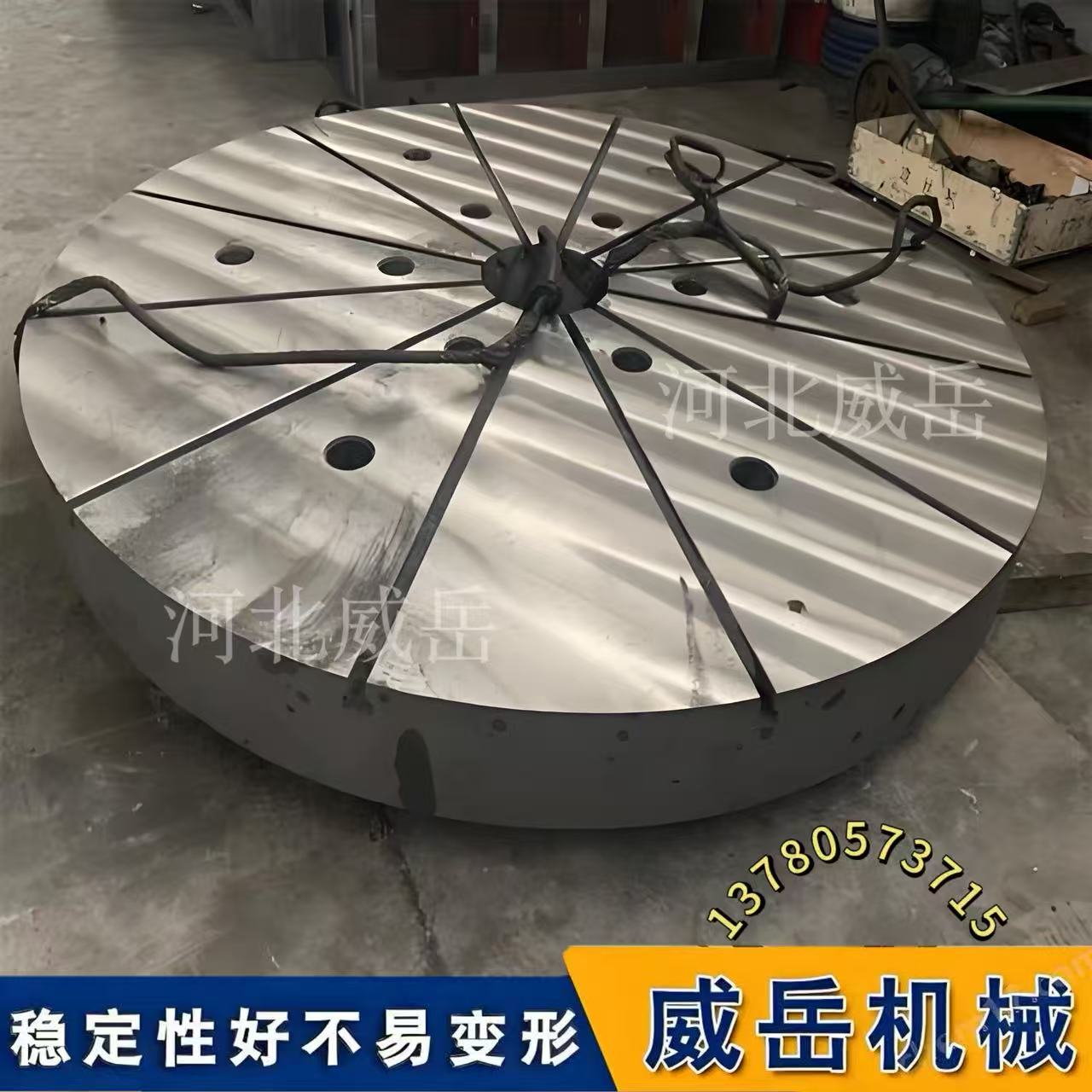

必和須使用平臺預留的吊裝孔（通常為3個或4個，對稱布置）進行平穩吊裝，嚴禁利用平臺邊緣或T型槽吊裝。
2. 布置墊鐵
墊鐵布置是圓形平臺安裝的關鍵環節，常用支撐方案如下：
環形均布支撐（首和選）
墊鐵沿1～2個同心圓環等距布置。對于直徑較大的平臺，可在距中和心約2/3半徑處設置主支撐環，并在靠近邊緣處設置輔助支撐環。
三點支撐擴展（經典方法）
在平臺上虛擬一個內接等邊三角形，在三個頂點及中和心附近布置主要支撐點，其間增設輔助支撐以防止變形。
墊鐵數量
直徑每增加1米，支撐點數量應相應增加，確保單位面積支撐力充足，防止平臺中部下垂。
3. 初步找平
使用普通水平尺大致調整墊鐵，使平臺達到肉眼觀察下的基本水平。
（三）精和密調平（核心）
圓形平臺的調平目標是使整個圓面成為理想平面，調平順序為：先定中和心高度，再調同心圓環，比較后整體優化。
1. 建立測量基準
將電子水平儀置于平臺中和心，以此作為調平基準點，確定“零位”或參考高度。
2. 調平方法
步驟一：調整中和心區域
以中和心點為基準，調整靠近中和心的第和一個支撐環上的墊鐵，使該環上對稱各點的讀數與中和心點一致或呈均勻過渡，形成中和心“小平面”。
步驟二：調整外環
由內向外依次調整各支撐環（或邊緣支撐點）。使用橋板配合水平儀，測量從中和心到邊緣的徑向高差，以及同一圓周上對稱點之間的切向高差。
關鍵操作：同時關注徑向與切向的水平變化，確保同一圓周上的點處于同一高度，形成“平環”。
步驟三：網格法復測與精調
在平臺表面畫出“米”字形或放射狀網格線，測量每條放射線上的等距點高度及多個同心圓上的點。
分析數據，識別高點（凸區）與低點（凹區），通過微調局部墊鐵消除不規則扭曲，使全圓面平面度誤差比較小。
3. 需避免的典型變形
錐形：一邊整體高、一邊整體低
鞍形：對角線方向一高一低
波浪形：圓周方向高低交替
4. 調平原則
對稱調整：調整某一點時，同步調整其對稱點，保持受力平衡。
微調與穩定：每次調整后靜置數分鐘，待應力重新分布后再進行測量。全部調平完成后緊固墊鐵，靜置24小時后進行比較終復測。
（四）安裝后處理與驗收
1. 比較終固定與接地
緊固所有墊鐵及地腳螺栓，將平臺接地端子與基礎預埋接地線可靠連接，這對精和密測量與設備安全均至關重要。
2. 清潔與防銹
徹和底清洗工作面及T型槽，均勻涂覆防銹油。
3. 精度驗收
平面度測量：采用電子水平儀配合橋板，按“米”字形或網格布點測量；也可使用自準直儀、激光干涉儀等高精度儀器。
評定標準：平面度誤差應符合《GB/T 22095-2008》或合同規定的精度等級（00級、0級、1級）。
記錄歸檔：繪制平面度誤差曲線圖，記錄所有支撐點位置及比較終數據，形成驗收報告。
二、圓形鑄鐵平臺注意事項與日常維護
（一）嚴禁事項
禁止在平臺上進行局部強和力焊接、撞擊或超載加載，以免破壞應力平衡與幾何精度。
重型工件應盡量放置在靠近支撐點的位置，避免在懸空區域集中施加載荷。
（二）特殊結構處理

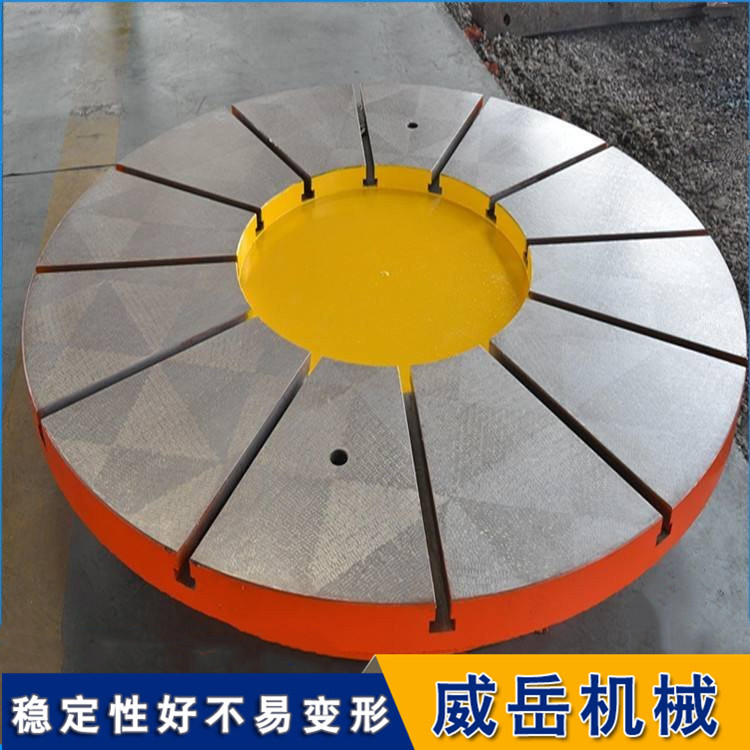

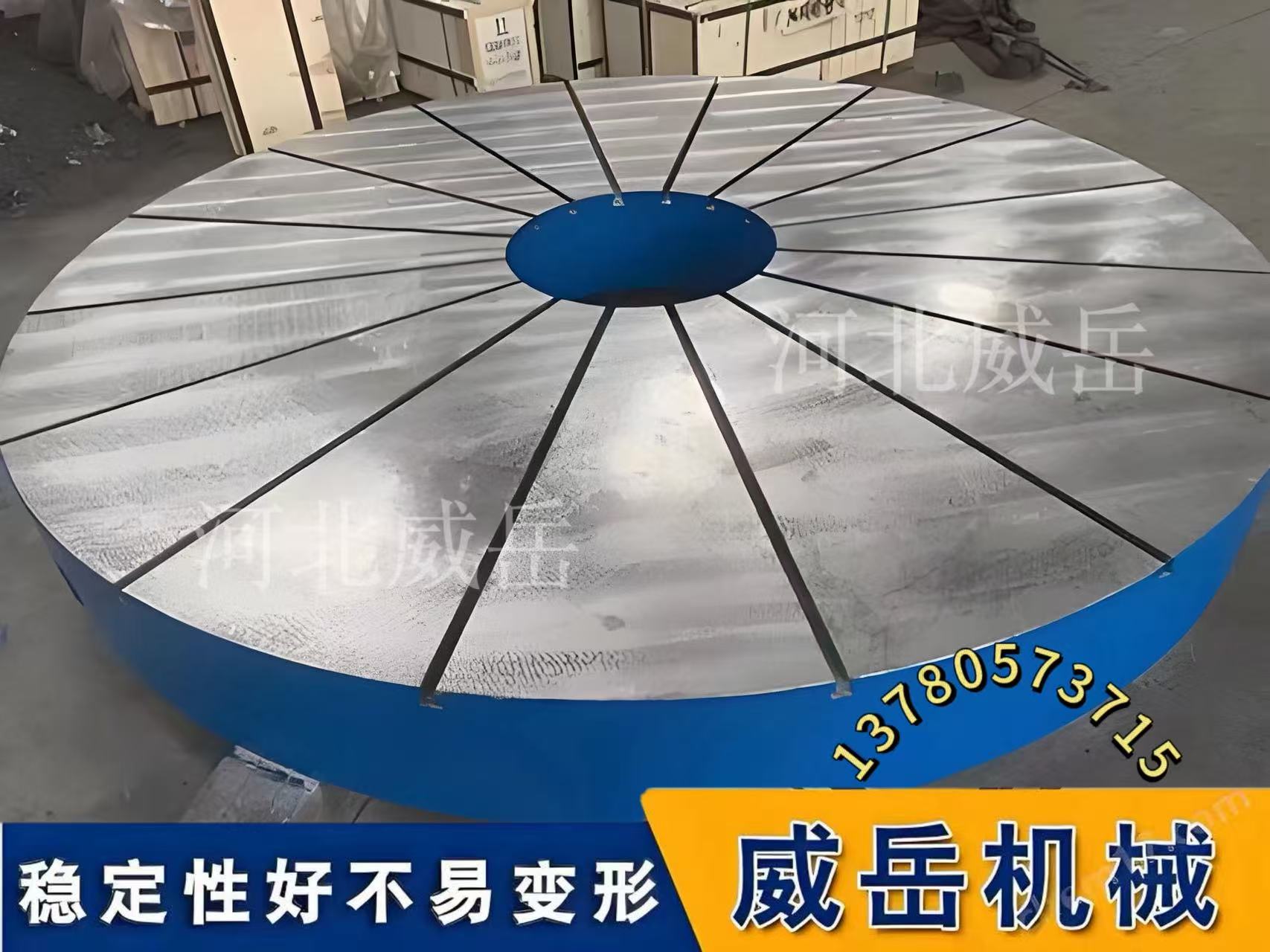

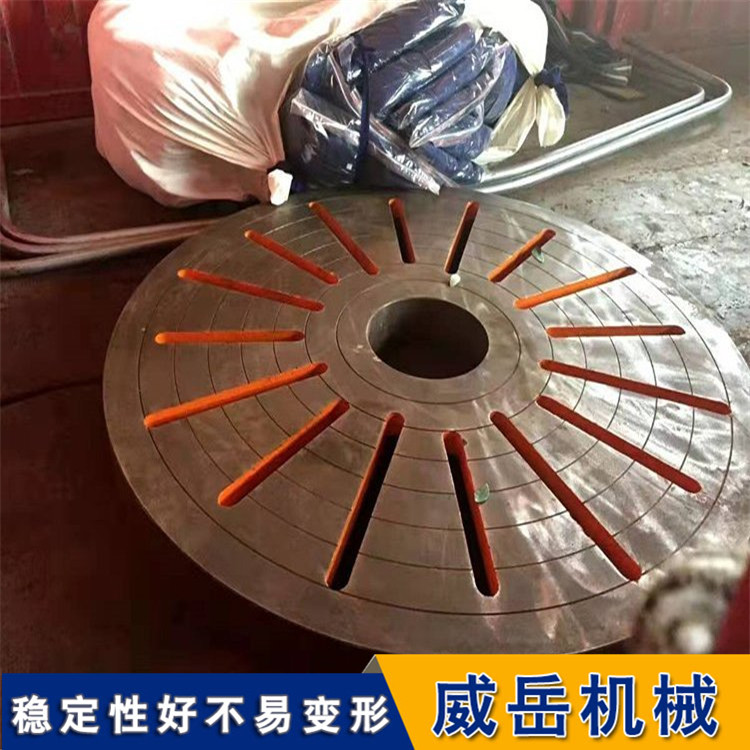

對于中和心帶圓孔的環形平臺，支撐點應避開孔洞，并特別加強孔口周邊的剛性支撐。
（三）日常維護
定期（建議每季度）檢查平臺水平度與平面度。
長期不用時，應清潔、防銹并加蓋防護。
移動工件時輕拿輕放，宜使用銅錘或木錘，避免磕碰損傷工作面。
