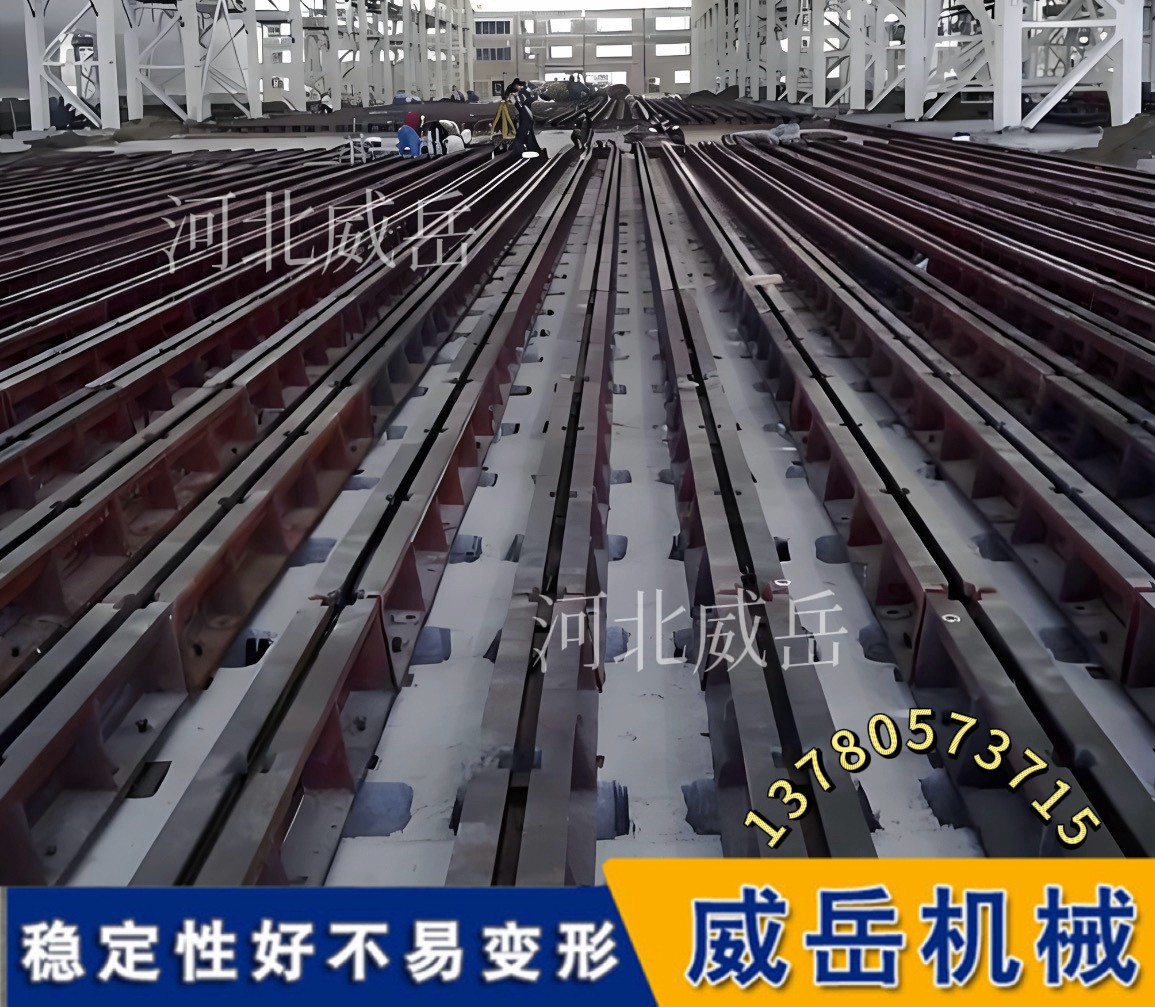

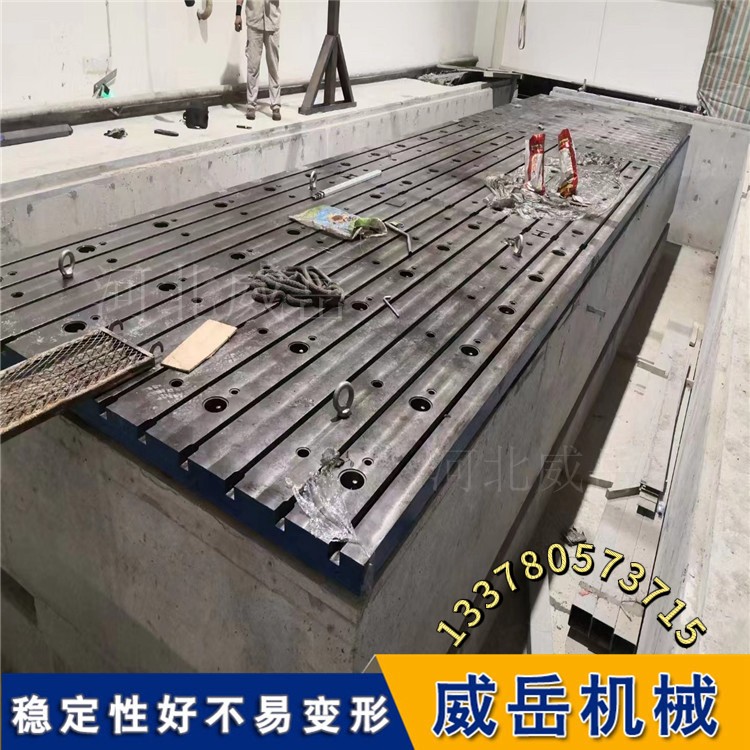

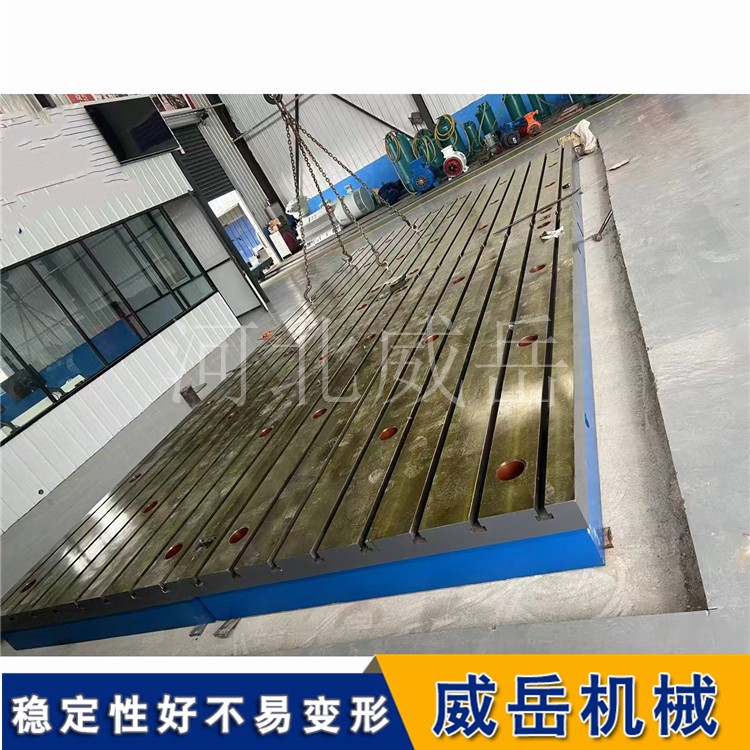

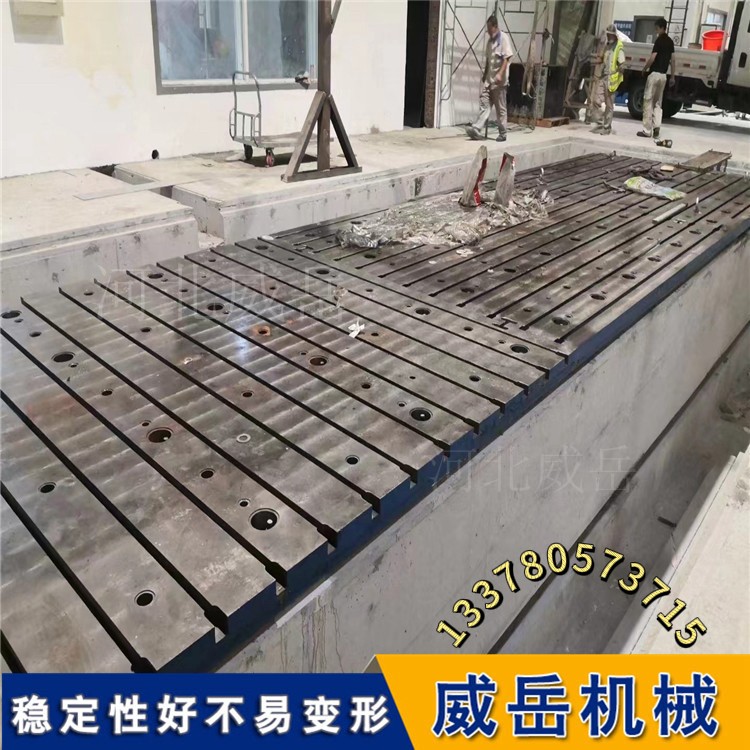

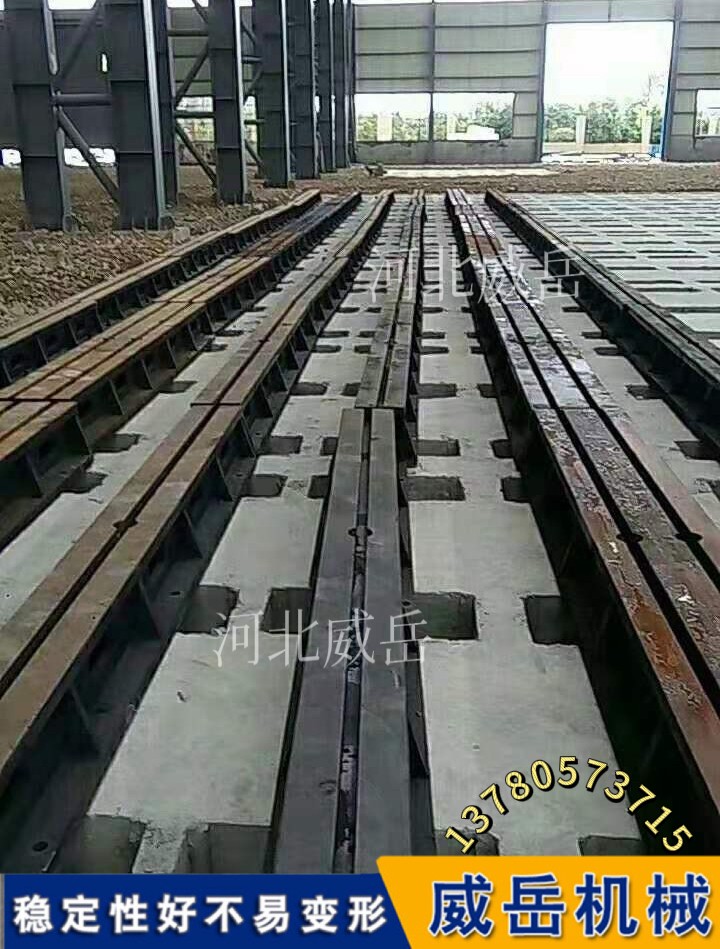

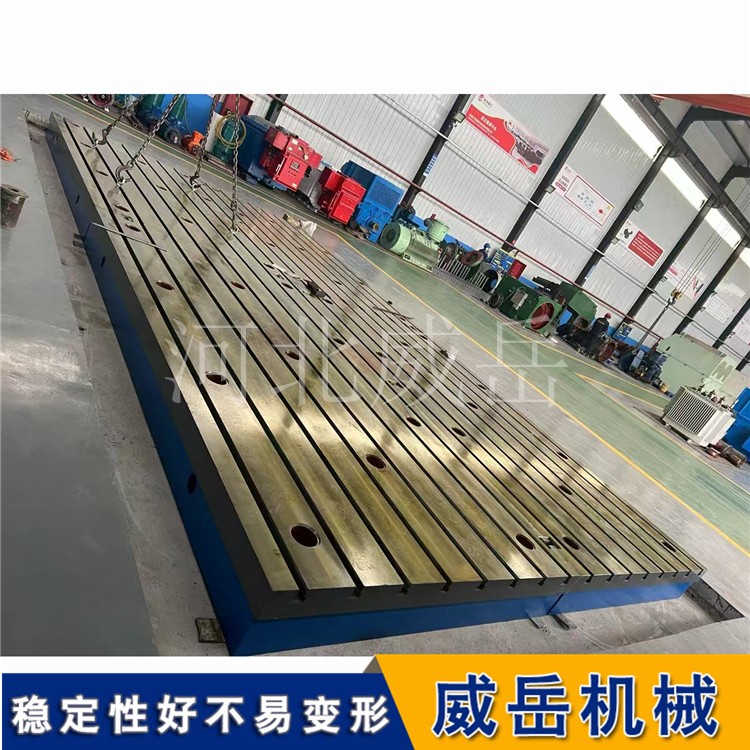

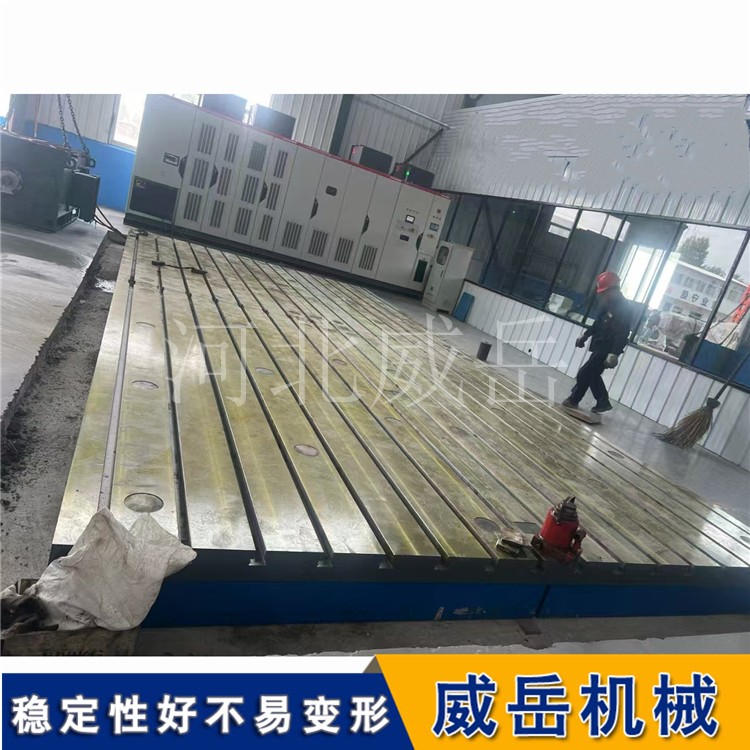

“地平鐵”是工業領域中一種高精度的大型鑄鐵平臺，常被稱作鐵地板、鐵底板或T型槽地梁。你可以把它想象成一個為重型設備特制的、相當和其穩固和精和準的“鋼鐵地面”。地平鐵的核心作用，是為大型設備或工件提供一個統一、精和準且穩固的基準面。
地平鐵的安裝調試是一項精細活，直接決定了它能否成為后續工作的穩固"基石"。整個過程可以概括為前期準備、就位粗調、二次灌漿、比較終精調四個核心階段。
第和一步：前期準備
在設備進場前，需要完成以下準備工作：
地基處理：確保混凝土地基已經養護完畢，強度達到C30以上。地基表面平整度誤差應控制在±5mm/m以內。
工具校準：準備好合像水平儀（精度≥0.02mm/m）、平尺、百分表、框式水平儀等調試工具，并提前送檢校準，確保其處于合格狀態。
現場清理：徹和底清理安裝區域的地面雜物、油污和灰塵，保證地平鐵底部與基礎的接觸面潔凈。
第和二步：就位粗調
這一步是將地平鐵吊裝到位并進行初步找平：
吊裝就位：使用起重機配合吊裝帶（嚴禁使用鋼絲繩直接兜吊，以免損傷工作面），將地平鐵平穩地吊裝到預先規劃好的安裝位置。
布置墊鐵：在地平鐵底部按間距約500-800mm放置調整墊鐵（如斜鐵、螺栓千斤頂等）。在地平鐵的受力關鍵點（如四個角、拼接縫兩側）要適當加密墊鐵。
粗調水平：使用水平儀對單塊地平鐵進行初步找平，將水平度大致調整至接近標準要求的范圍內（例如，可先控制在≤0.1mm/m）。如果是多塊拼接，先精和準調整好基準塊的位置和水平。
第三步：二次灌漿
粗調完成后，需要對地平鐵底部與地面之間的縫隙進行填充固化：
連接固定（多塊拼接時）：在多塊地平鐵的拼接處安裝連接板，并用高強度螺栓緊固，確保接縫間隙≤0.1mm，工作面之間的錯位≤0.05mm。
灌注漿料：在地平鐵與混凝土地面的間隙中，支好模板，灌注專用的高強無收縮灌漿料。灌注過程中需使用工具輕輕攪動，確保漿料填充密實、無氣泡。
養護固化：根據灌漿材料的說明要求進行養護，通常需要3-14天。待灌漿層強度達到70%以上后，方可進行下一步的精調工作。
第四步：比較終精調
灌漿層完全固化后，進行比較后的精和密調整和驗收：
精和確找平：使用高精度合像水平儀或電子水平儀，按照"網格法"對地平鐵的工作面進行全范圍的精和密測量。通過微調墊鐵，將工作面的整體平面度誤差調整到設計標準之內（例如，對于0級平板，可能需要達到≤0.003mm/m的局部精度）。
鎖緊驗收：對所有緊固螺栓按對角順序施加規定的扭矩（例如M20螺栓扭矩300-500N·m）進行比較終鎖緊。比較后，按照國家標準（如GB/T 22095）對地平鐵的平面度、拼接處錯位等指標進行比較終驗收。
