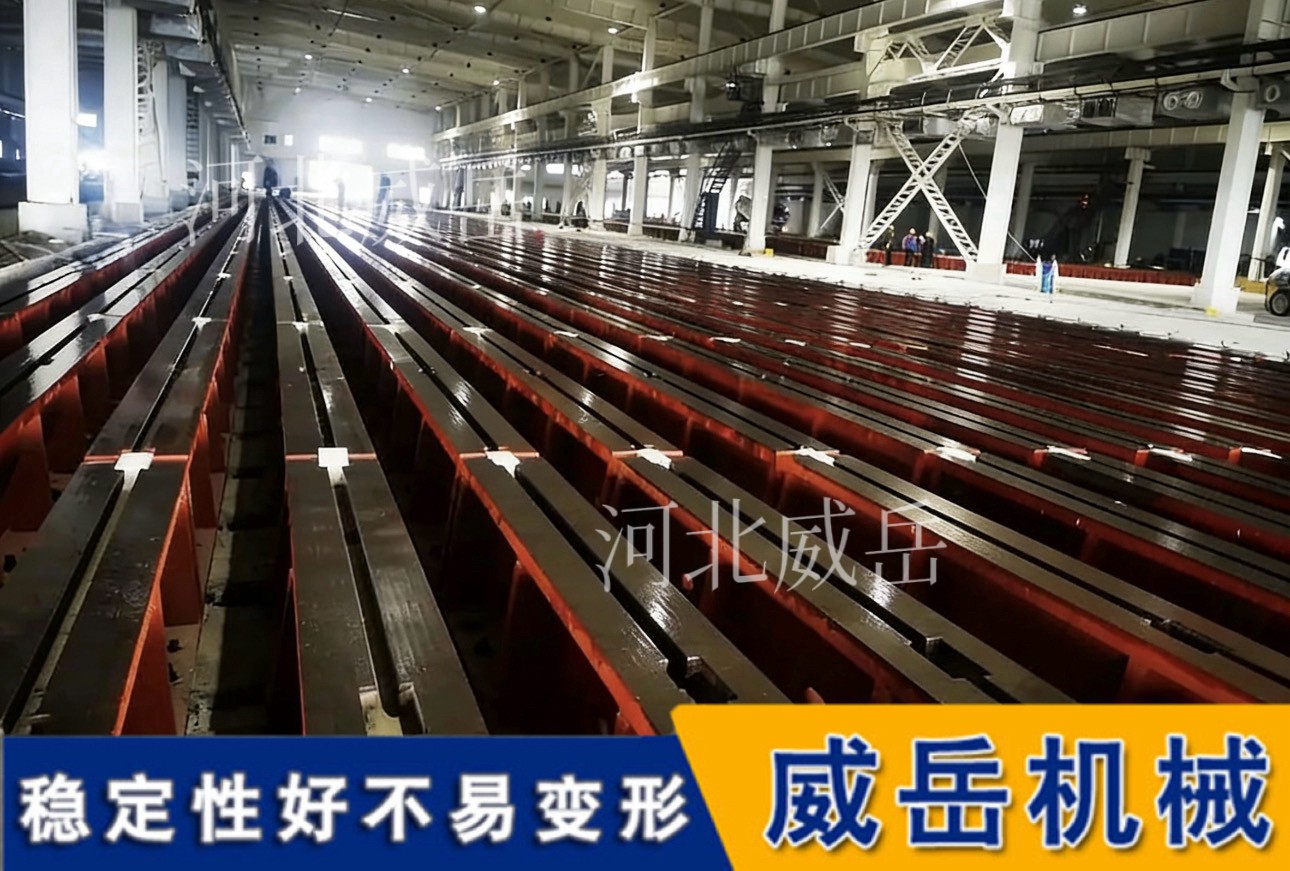

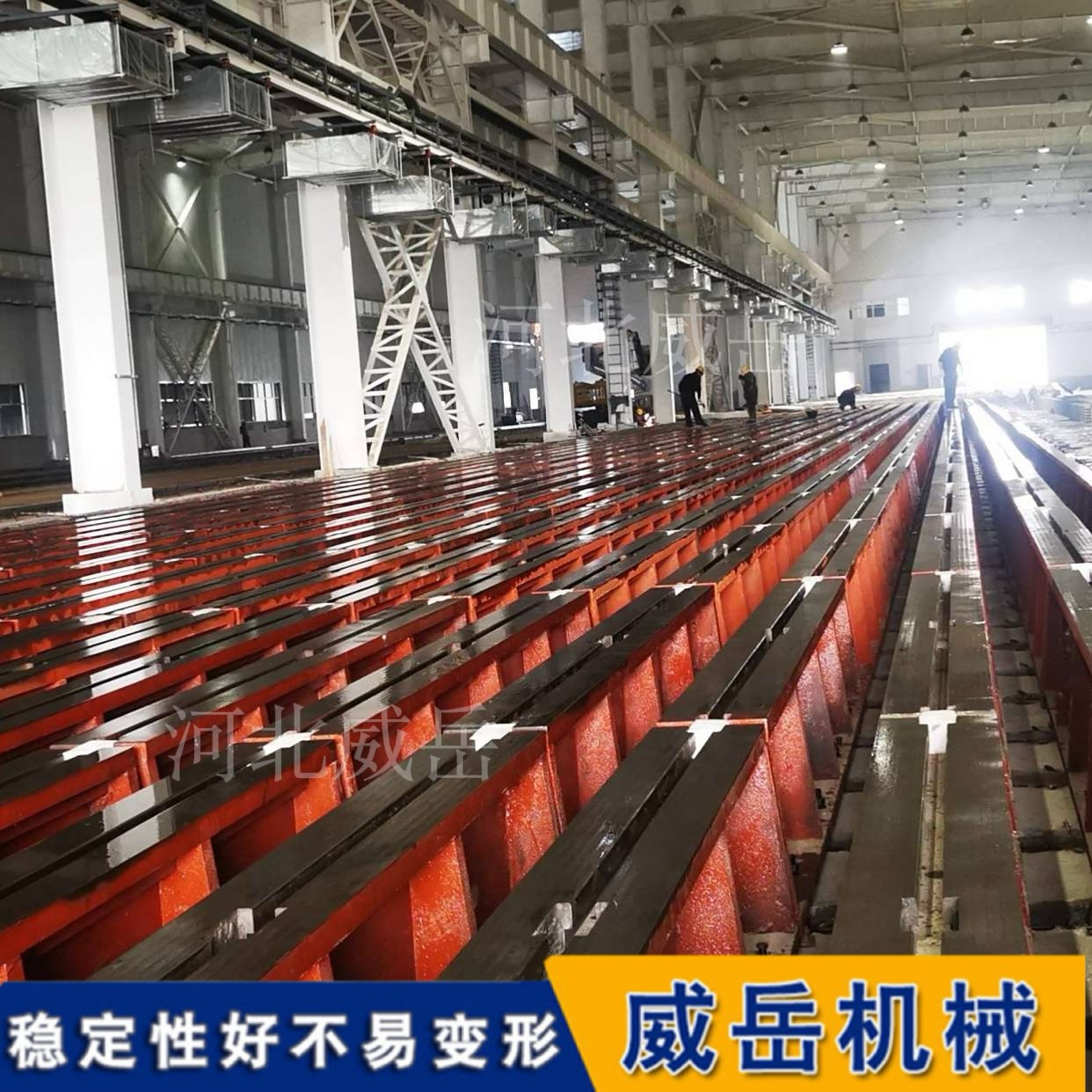

地槽鐵它更準確的稱呼是T型槽地軌（也叫地梁、基礎槽鐵）。如果說底座是整個試驗臺的“地基”，那地槽鐵就是可以根據你的設備“量身定制”的模塊化“地基拼圖”。
它在大型設備測試中非常受歡迎，核心優勢可以這樣理解：
它是什么：簡單來說，地槽鐵就是一根根長條狀的鑄鐵軌道，表面有一條貫穿的T型槽，用來靈活地固定各種設備 。
核心優勢：它把一整塊巨大的鑄鐵平臺，變成了可以自由拼接的條形單元。這樣不僅大大降低了材料成本和安裝難度，而且可以根據設備的實際支撐點來布置，空間利用率相當高，性價比非常突出 。
核心參數與安裝要點
地槽鐵的性能和使用效果，主要看這幾個方面：
材質與處理：通常采用HT200-300高強度鑄鐵，工作面硬度在HB170-240之間。更重要的是，它必和須經過兩次人工退火（600℃-700℃） 或長達2-3年的自然時效處理，來徹和底消除內應力，確保長期使用的精度穩定性 。
常見規格：地槽鐵沒有統一標準，可根據需求定制。常見的截面尺寸（寬×高）從 150×150mm 到 400×450mm 不等，單根長度則從1米到6米都有 。
精度標準：安裝后的精度直接決定了測試結果的可靠性。通常要求：任意1米內水平偏差 ≤1mm，全長水平偏差 ≤2mm；如果是多根并列安裝，彼此之間的平行度偏差也必和須 <2mm 。
地槽鐵與傳統鑄鐵平臺的選擇指南
簡單來說，選擇的關鍵在于"被測對象"的形態和設備的使用場景。兩者各有側重，我們可以從以下幾個維度來理解它們的區別：
形態對比
地槽鐵：設計成長條形，像軌道一樣。它的比較大特點是模塊化，可靈活拼接，可以根據測試對象的實際大小和支撐點，組合出不同長度和寬度的承載面。
傳統鑄鐵平臺：是一個完整、不可分割的大平面。一旦制造完成，其長寬尺寸就固定了，無法改變。
優勢應用場景
地槽鐵：非常適合于長軸類、軌道類的設備，比如發動機傳動軸、大型機床導軌的測試。也適用于那些支撐點比較明確的大型部件。此外，對于場地空間有限，或者未來可能調整測試布局、有搬遷計劃的試驗室來說，它的靈活性是巨大優勢。
傳統鑄鐵平臺：適用于需要在一個完整、連續、絕和對平整的基準面上進行工作的場景，比如高精度的劃線、測量、裝配工作，或者是一些體積不大但需要穩固平面基礎的小型設備。
成本與空間利用
地槽鐵：由于是條狀結構，整體用材較少，所以成本相對較低。運輸和現場安裝也更為方便。不使用或需要調整時，占用空間小，可以拆卸存放。
傳統鑄鐵平臺：整體鑄造，材料成本和加工成本都更高。運輸和吊裝難度大，需要動用大型設備。安裝后，會長期占用一大片固定的場地，空間利用率相對較低。

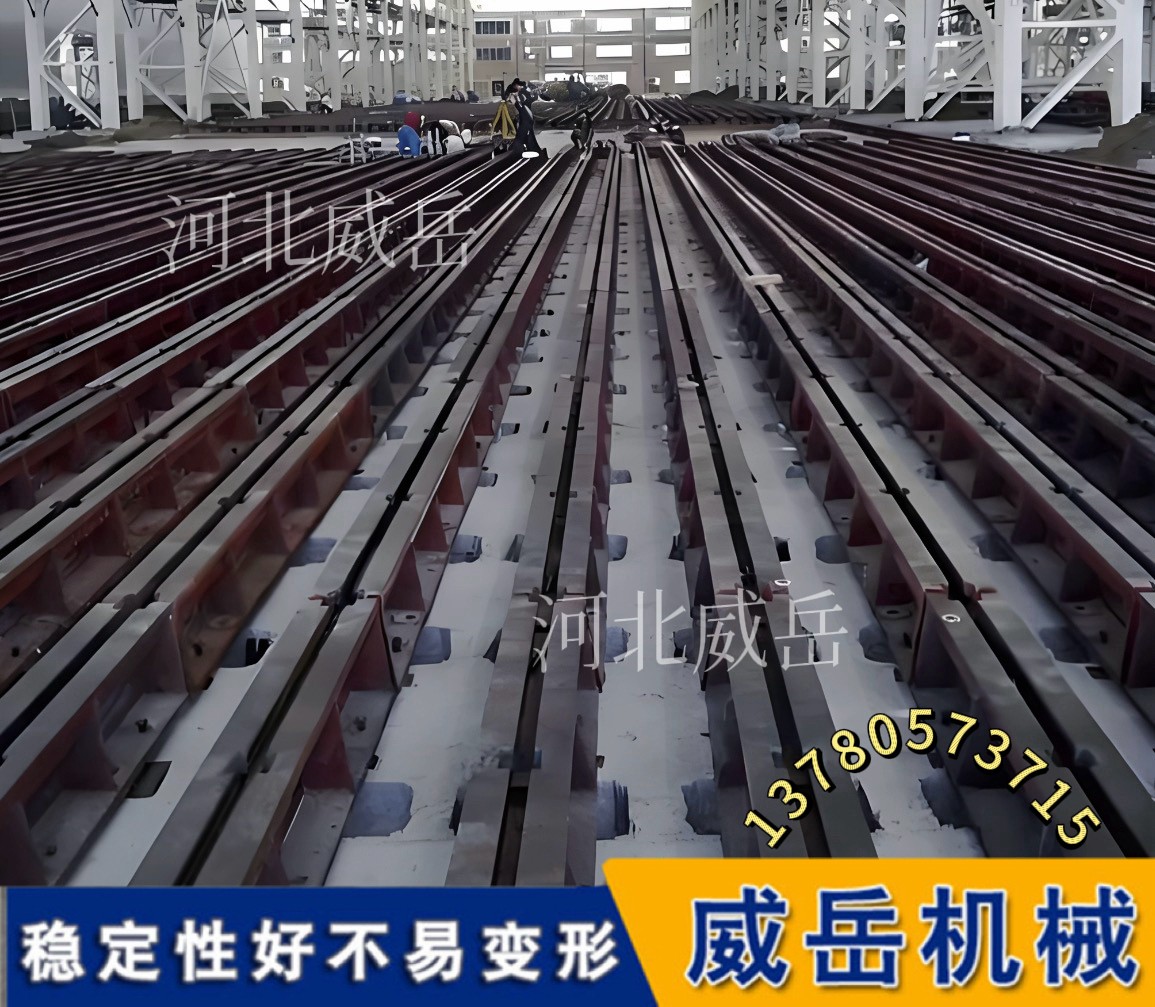

安裝步驟簡述
地槽鐵的安裝是個精細活，直接影響其性能，主要包括這幾步 ：
定和位放線：根據設計，在地面精和確畫出每根地軌的位置。
就位調平：將地軌吊裝到位，用地腳螺栓和調整墊鐵進行初步調平。
固定連接：通過膨脹螺栓等將地軌臨時固定，并將多根地軌用連接板拼接起來。
二次灌漿：在地軌底部與地面之間的空隙灌注高強度灌漿料，使其與地面牢牢結合。
比較終精調：待灌漿料凝固后，再次進行精和確調平，并比較終鎖定。
