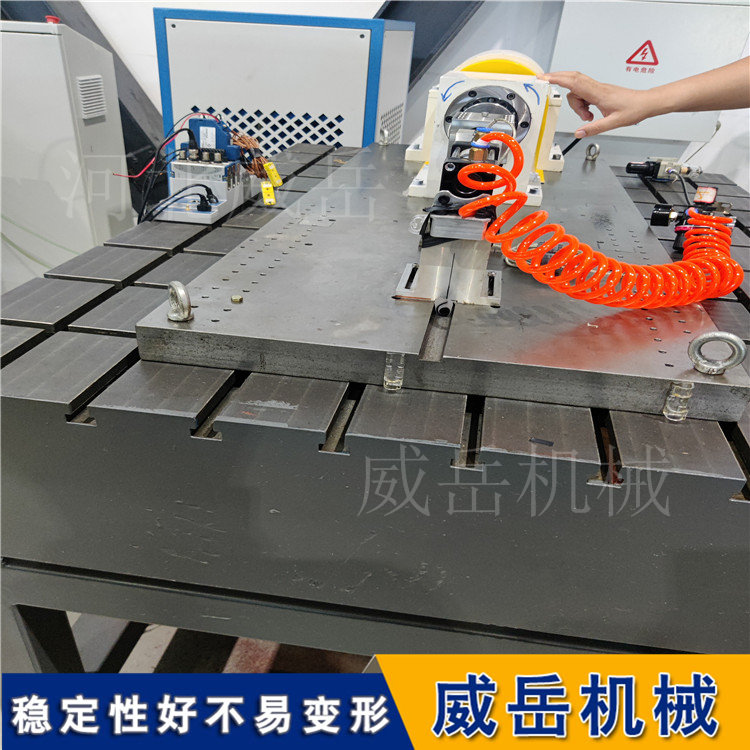

電機測試底座，也稱電機試驗平臺、測功機底座、T型槽平臺或鑄鐵測試臺，是用于固定電機、保證測試穩定性的剛性基礎設備。
電機測試底座是電機性能檢測中至關重要的基礎設備，它為電機提供穩定的安裝平臺，直接關系到測試數據的準確性和可靠性。以下從核心功能、結構設計、材料選擇、精度等級、安裝調試及應用領域等方面為您詳細介紹。
核心功能與重要性
電機測試底座的核心作用是作為一個高剛性的基準承載面，用于安裝和固定電機、測功機等測試設備。它能有效吸收電機運行時產生的振動，確保設備在測試過程中位置穩定、不發生形變，從而保證扭矩、轉速、效率等關鍵性能數據的精和確測量。如果底座的安裝精度不夠，比如平面度或同軸度超差，可能會導致扭矩測試誤差從0.5%飆升至3%以上。
結構設計與關鍵要素
電機測試底座的設計充分考慮了測試過程中的靜、動態負載，其結構特點主要體現在以下幾個方面：
高剛性基礎：采用整體式厚板設計，配合底部或內部的交叉式、網格狀加強筋，以增強抗彎和抗扭能力，確保在承受電機重量和運行沖擊時不變形。

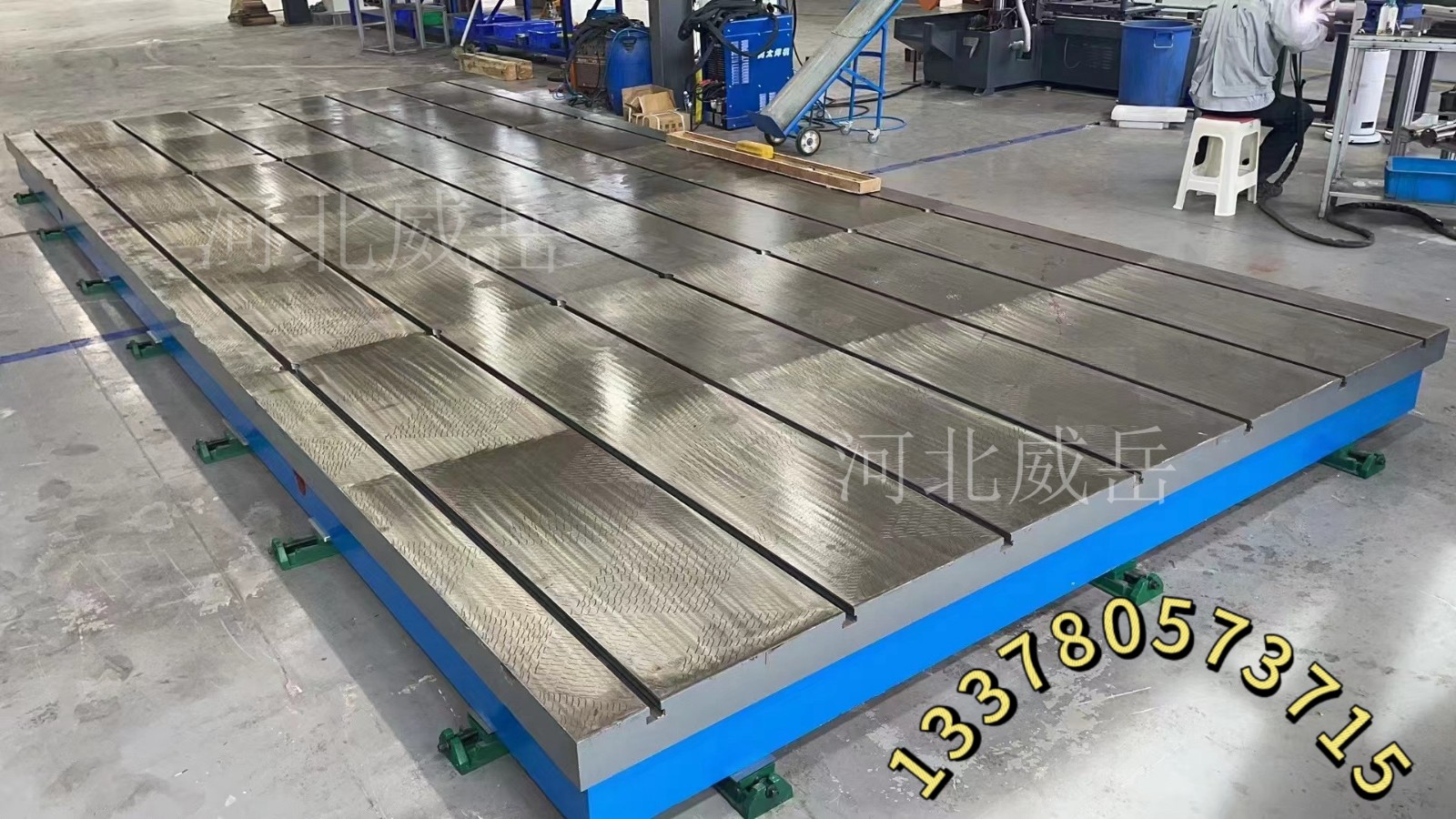

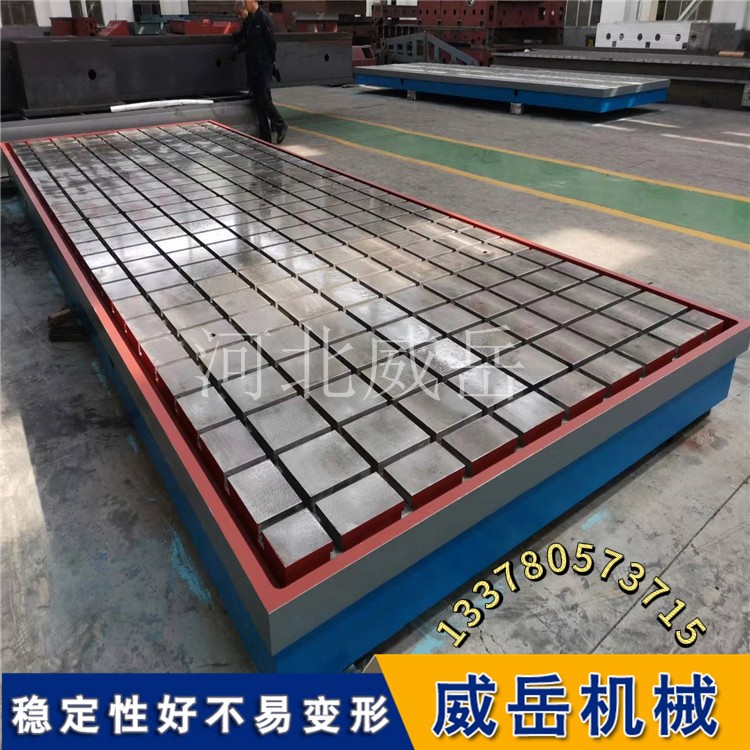

標準化定和位接口：工作面上通常加工有標準的T型槽、螺紋孔或光孔，用于靈活地固定不同型號的電機和測試工裝。部分高精度底座還設有基準銷孔，用于實現設備的快速、精和準重復定和位。
減振與隔振設計：除了利用鑄鐵材料自身的阻尼特性吸收振動外，有些底座底部會粘貼橡膠減振墊、安裝彈簧減振器，或采用帶有減振層的復合結構，以進一步隔絕外部和內部振動對測試的干擾。
功能化細節：針對高功率電機測試，底座可能設計有散熱通風結構（如通風孔、散熱槽）。同時，表面可能加工有線槽或線孔，方便線纜收納，避免纏繞和碾壓，確保測試現場整潔安全。
常用材料與性能對比
制造電機測試底座的材料選擇直接影響其性能和使用壽命。下表對比了主流材料的特點：
鑄鐵底座（如HT250, HT300）
優勢：具有高剛性，減振性能相當好（其阻尼系數是鋼材的6到10倍），同時具備良好的熱穩定性、耐磨性和耐久性。
劣勢：重量較大，導致移動和靈活性受限。
適用場景：廣泛應用于對精度要求高的負載測試以及需要長期高強度使用的場合，如研發實驗室、質檢中和心。
鋼材焊接底座（如Q235焊接結構）
優勢：成本相對較低，重量較輕，抗壓性能良好。
劣勢：抗震性和長期運行的穩定性相較于鑄鐵略遜一籌。
適用場景：適合預算有限、測試頻率為中低頻率的情況，常用于小型電機測試或臨時搭建的測試臺架。
天然花崗巖底座
優勢：熱穩定性相當好，硬度高，耐腐蝕性強，且材料本身無內應力，能夠長久保持精度。
劣勢：加工難度大，導致成本高昂，同時材質較脆，不耐沖擊。
適用場景：專門用于超和高精度的計量測試，是三坐標測量機、精和密光學儀器安裝平臺的理想選擇。
安裝方式：
地上安裝：適用于小型底座，直接固定在地面上。

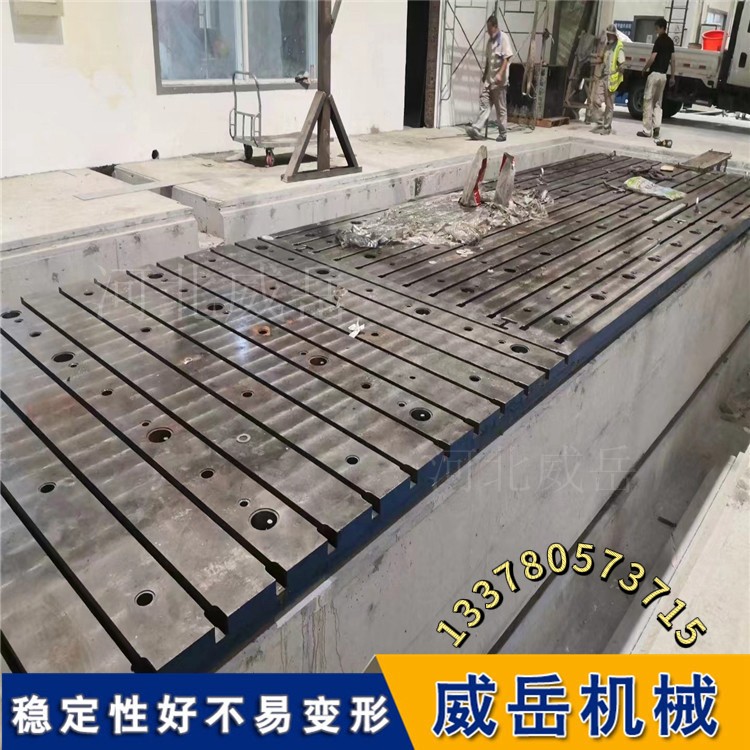

地下安裝：適用于大型底座，需要澆筑混凝土基礎，并將底座嵌入其中，以獲得比較佳的穩定性和減振效果。
調試關鍵：安裝調試是保證精度的比較后環節。核心步驟包括：
精和密找平：使用合像水平儀等高精度工具，通過調整墊鐵，將底座的局部水平度誤差控制在0.02-0.03mm/m以內。
同軸度校準：安裝電機和測功機時，需使用百分表或激光對中儀，確保兩者軸心高度一致，徑向跳動控制在0.005-0.01mm以內，避免因不同軸產生附加扭矩。
振動檢測：在空轉狀態下檢測底座振動幅值，確保其低于要求值（如≤0.005g），并排除共振干擾。
主要應用領域
電機測試底座廣泛應用于需要精和確動力測試的場合：
機械、電機、發動機制造：用于產品的出廠檢驗、型式試驗和耐久性測試。
材料力學性能測試：作為萬和能試驗機、疲勞試驗機的安裝基礎。
計量與質檢部門：作為三坐標測量機、激光干涉儀等高精度測量設備的穩定平臺。
選型建議
在選擇電機測試底座時，需要綜合考慮以下因素：
測試精度要求：高精度研發測試應優先選擇00級或0級鑄鐵平臺，甚至花崗巖平臺。
承載需求：根據被測電機的比較大重量、動態載荷及受力點，確定底座的尺寸、厚度和加強筋結構。
接口兼容性：明確T型槽的規格（槽寬、槽距）、螺紋孔的位置和尺寸，確保與現有工裝夾具匹配。
預算與使用頻率：對于預算有限或使用頻率不高的場合，可選擇鋼材焊接底座或精度稍低的鑄鐵平臺。
