電機試驗平臺的安裝調試是確保電機測試數據準確、可靠的基石。這是一個系統性工程，涉及機械、電氣、測量等多個領域，需要嚴格遵循規范和流程。以下綜合了多個來源的信息，為您梳理出一套詳盡的安裝調試指南。
一、安裝前準備：奠定堅實基礎
在開始安裝前，充分的規劃和準備能讓后續工作事半功倍。
場地評估與基礎施工：
地面要求：安裝區域地面必和須平整、堅實，具有足夠的承載力。通常要求地面水平度誤差≤0.1mm/m，承載力不低于平臺額定承載的1.5倍。對于重型平臺，可能需要澆筑厚度≥30cm的混凝土基礎并預埋錨栓。
環境控制：場地應遠離機床、風機等明顯振動源（距離≥5米）。高精度測試場所，環境溫度宜保持在20±5℃，并做好抗電磁干擾措施。
空間規劃：平臺四周需預留至少50-80cm的操作和維護通道。
設備與工具清點：

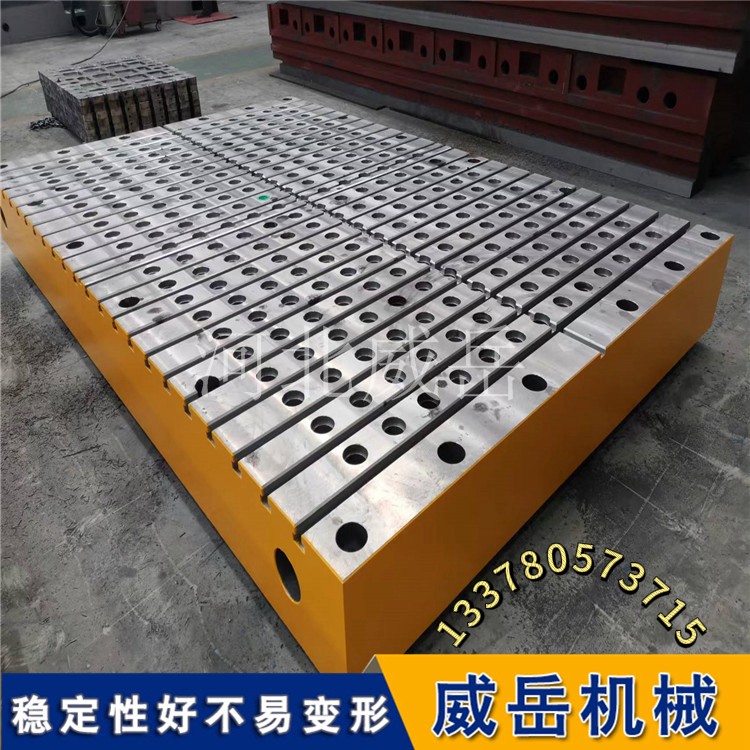

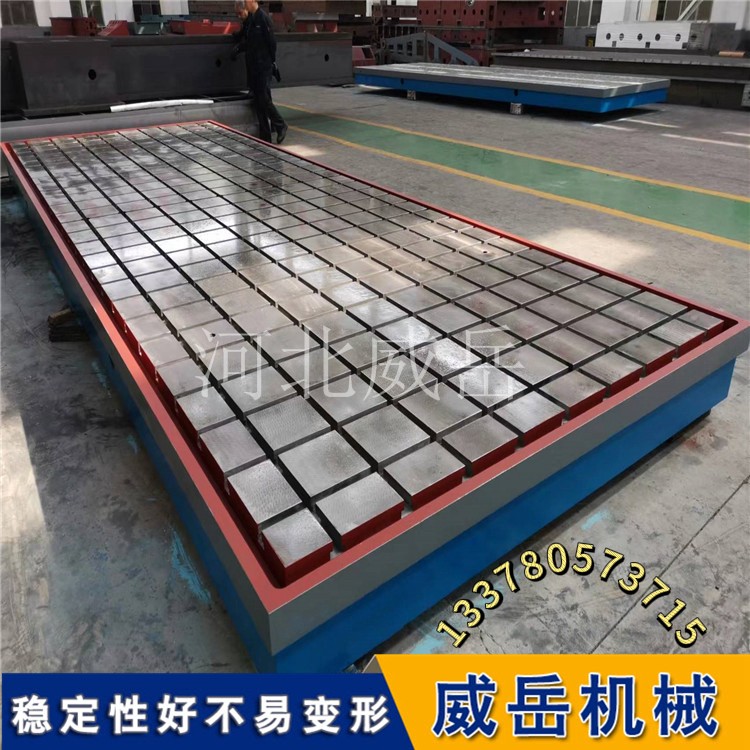

平臺檢驗：開箱后，仔細檢查平臺本體有無磕碰、銹蝕，核對T型槽規格、平面度等級（如0級≤0.02mm/m）是否符合要求。
工具準備：根據安裝精度要求，備齊以下工具：
測量工具：合像水平儀（精度0.02mm/m以上）、激光對中儀（測量同軸度）、百分表、框式水平儀、塞尺等。
安裝工具：扭矩扳手、起重設備（吊車/叉車）、無塵布、調整墊鐵（銅質或薄鐵片）、防銹潤滑脂等。
二、核心安裝工藝：精調與固定
這是決定平臺精度的核心環節，必和須步步為營。
平臺就位與初平：
將平臺吊運至預定位置，初步對齊地基基準線。使用框式水平儀，在平臺的縱向、橫向和對角線方向進行多點粗測。通過調整平臺底部的調整墊鐵或調平螺栓，將水平度初步調整至0.1mm/m以內。
精調水平：
換用更高精度的合像水平儀，在平臺工作面上按網格布點（如每500mm一個測點）進行精和密測量。通過微調墊鐵，使平臺整體的水平度達到設計要求。高精度平臺通常要求≤0.02～0.05mm/m。

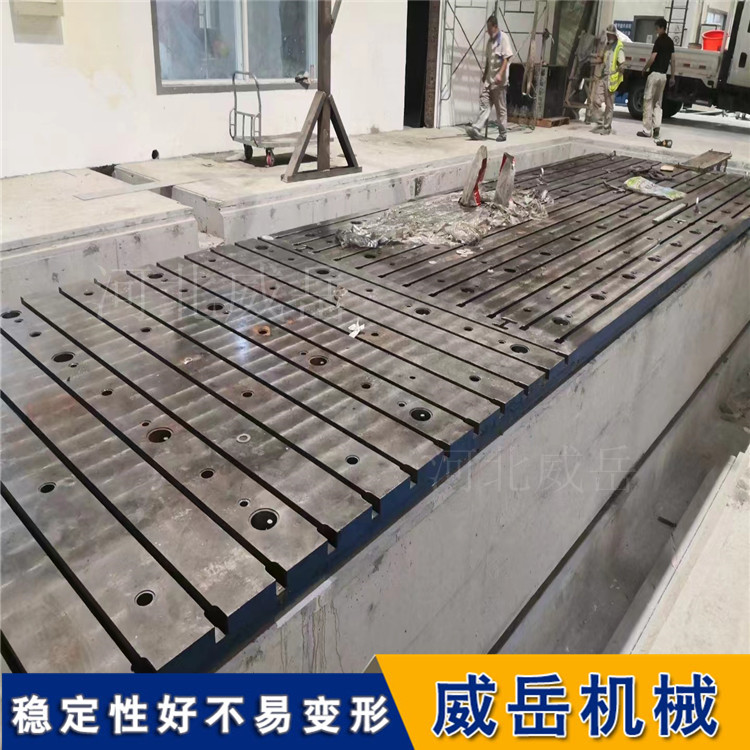

二次灌漿與緊固（針對有地基的平臺）：
初平合格后，對地腳螺栓孔進行無收縮二次灌漿。待養護期滿，使用扭矩扳手按對角、均勻、分次的原則緊固地腳螺栓至規定扭矩。緊固后需立即復測水平度，如有變化，需再次微調。
安裝減震裝置：
若測試精度要求高，需在平臺底部與地面間安裝減震器。確保每個減震器（氣墊/彈簧）受力均勻，減震效率通常需達到85%以上。振動傳遞率應控制在≤15%。
三、調試關鍵環節：從靜態到動態的校準
平臺本體安裝完成后，需要將測試設備集成并進行動態調試。
機械系統調試：設備安裝與同軸度校準：
這是調試的重中之重。將電機、扭矩傳感器、測功機等設備吊裝到平臺T型槽上，并進行精和密對中。使用激光對中儀進行精細調整，確保電機軸與負載設備的同軸度達到要求：一般要求徑向偏差≤0.02mm，端面跳動≤0.01mm。校準后，按規定的扭矩和順序鎖緊所有設備的固定螺栓。
電氣與測控系統調試：
電氣檢查：斷電核對接線正確性，測試絕緣電阻，確認電源參數匹配。
系統校準：對電壓、電流、扭矩、轉速等傳感器進行單點或多點校準，確保測量值與標準源一致。檢查數據采集、軟件通訊、報警和保護功能是否正常。
空載與負載試運行：
空載運行：啟動電機，在無負載或相當小負載下運行，檢查運轉聲音、振動、軸承溫升。同時用振動傳感器檢測平臺振幅，要求空載振幅≤0.005mm~0.01mm。
負載運行：分級加載（如25%， 50%， 75%， 100%負載），在各負載點穩定運行，記錄并分析扭矩、功率、效率等參數的穩定性和重復性。驗證過載、超速等保護動作的可靠性。
四、驗收與維護：確保長效穩定
精度復驗與驗收：試運行結束后，再次復測平臺的水平度、平面度和接地電阻（通常要求≤4Ω），所有指標均需滿足設計和測試標準要求。整理歸檔所有安裝記錄、調試報告、校準證書等文檔。
日常維護要點：
保持清潔：每日工作完畢，清理平臺表面的鐵屑、油污，并涂抹防銹油，特別是T型槽部位。
定期校準：建議每6-12個月對平臺的水平度、平面度進行一次專業校準。傳感器的校準周期可視使用頻率而定（如15天或更短）。
規范操作：放置工件時務必輕拿輕放，嚴禁超載，避免平臺受到劇烈撞擊或局部重壓導致變形。
在整個安裝調試過程中，安全始終是第和一位的。請務必遵守高處作業、起重作業和電氣操作的安全規程，設立專人監護和警示標識。
